Funktioner
(1) Vedtagelse af dobbelt excentrisk struktur, med strammere og strammere forsegling funktion, og pålidelig forsegling ydeevne.
(2) Tætningsparmaterialet er fremstillet af rustfrit stål og nitriloliebestandigt gummi, som har en lang levetid.
(3) Gummiforseglingsringen kan være placeret på ventilhuset eller på sommerfuglpladen, som kan påføres forskellige medieegenskaber, som brugerne kan vælge.
(4) Sommerfuglepladen anvender en rammestruktur med høj styrke, stort strømningsområde og lille strømningsmodstand.
(5) Den samlede bagelak kan effektivt forhindre korrosion og kan bruges i forskellige medier, så længe tætningsventilsædets tætningsmateriale udskiftes.
(6) Denne ventil har en tovejsforseglingsfunktion, og den styres ikke af mediets strømningsretning under installationen og påvirkes ikke af den rumlige position. Kan installeres i alle retninger.
(7) Det har fordelene ved lille størrelse, let vægt, pålidelig ydeevne, enkel matchning og stor strømningskapacitet, som er specielt egnet til rene væsker og gasser.

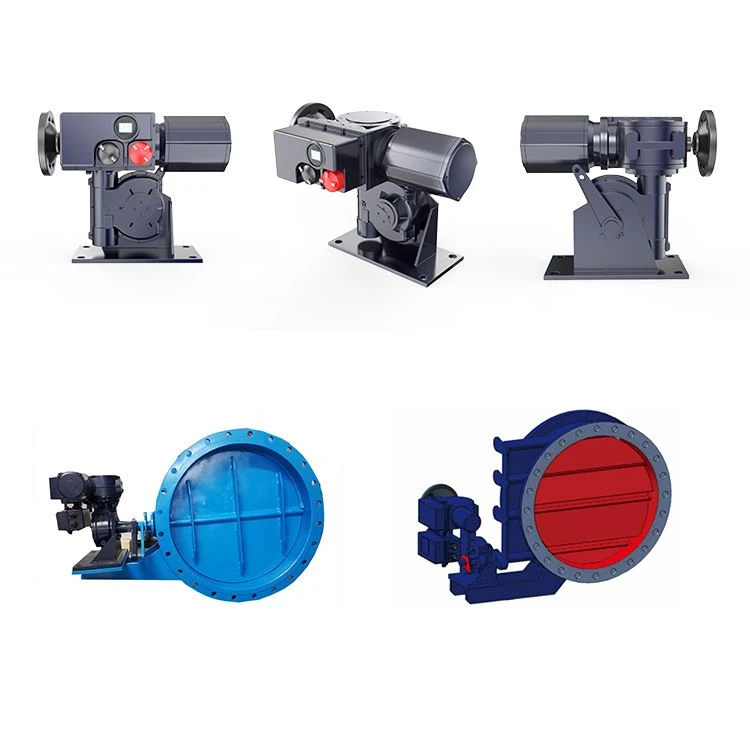

Oversigt over elektrisk sommerfuglventil:
Elektrisk sommerfuglventil kaldes den perfekte kombination af elektrisk aktuator og sommerfuglventil. Den samme krævede drejningsmomentkonfiguration er i overensstemmelse med den internationalt accepterede SIO5211-tilslutningsstandardplatform og gensidig ±5° finjustering, som kan nå præcisions-Concord-aktuatoren, den elektriske aktuator 90 °120° 180° 270° rotationsstrøgmomentkontrol er opdelt i switch passiv kontaktfeedbacktype / intelligent justeringstype, speciel miljøeksplosionssikker og eksplosionssikker type. Hård aluminiumslegering shell, executive strømforsyning DC24v, AC220v, AC380v, etc. valgfrit. Indbygget overophedningsbeskyttelse, signal til central kontrolfeedback, indikator-gennemsigtigt vindue med slukket nødanvisningsenhed. Beskyttelsesklasse IP67. Den nederste installationsstørrelse opfylder den internationale STANDARD ISO5211/DIN3337. Tilpasser sig en omgivelsestemperatur på 8 °C, epoxyharpiksbelægning. Leverandøren skal fremlægge detaljerede data særskilt.
Klassificering
Almindeligt anvendte elektriske sommerfugl ventiler omfatter wafer type elektriske sommerfugl ventiler og flange type elektriske sommerfugl ventiler. Wafer type elektrisk sommerfugl ventil er forbundet mellem to rør flanger med stud bolte. Flange type elektrisk sommerfugl ventil er udstyret med flanger på ventilen, og de to ender af ventilen er flange til røret flanger med bolte.
arbejdsprincip
Den fungerende strømforsyning omfatter normalt: AC220V, AC380V osv. Indgangssignal: 4~20mA 0~10v og andre svage aktuelle signaler. Når justeringstypen elektrisk aktuator og ventilstammen er tilsluttet og debugged, bruges den elektriske energi som drivkraft til at drive den hårdt forseglede sommerfuglventilplade til en 0-90° delvis rotation. Modtag 4-20mA signal fra industrielt automatiseringskontrolsystem for præcist at styre ventilåbningen for at opnå justering og styring af forskellige procesparametre såsom flow, temperatur og tryk.
Feltet Udligning
Det er meget udbredt i industrielle proces automatiske kontrolsystemer i fødevarer, miljøbeskyttelse, let industri, olie, kemisk, vandbehandling, kommunal teknik, papirfremstilling, el, vandbehandling og andre industrier.
