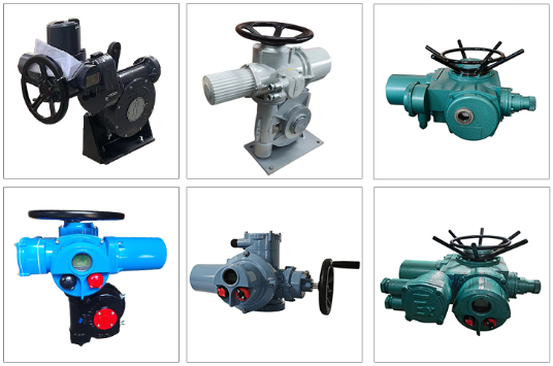

DZW Multi Turn Electric Valve Actuator

DZW MULTI TURN ELECTRIC VALVE ACTUATOR

DZW Series Electric Valve Actuator er en ny generation af produkter udviklet uafhængigt af vores firma baseret på de originale modne produkter, der forbedrer og perfektionerer strukturen, optimerer beskyttelsesydelsen og nøglekomponenterne. Det har fordelene ved kompakt struktur, lille størrelse, smukt udseende, stabil og pålidelig ydeevne. Det gode beskyttelsesniveau kan imødekomme behovene i forskellige designs: eksplosionssikker integreret on-off type, integreret moduleringstype.

DZW -serieprodukter bruges til at kontrollere åbningen og lukningen af ventiler. Det er velegnet til portventiler, klodeventiler, lukningsventiler, membranventiler og dets derivatprodukter kan bruges til kugleventiler, sommerfuglventiler og spjæld osv. Det kan nøjagtigt fungere i henhold til kontrolinstruktionerne og er en uundværlig drivenhed for ventilen til at realisere fjernbetjening, centraliseret kontrol og automatisk kontrol.

Funktioner af elektriske aktuatorer

Denne serie Electric Valve Actuator har følgende funktioner:

• Kompakt og robust konstruktion, letvægt.

• Bred vifte af drejningsmomentvariation (multi-drejning: 100-3500nm).

• Hårdt anodiseret aluminiumshus inde og udenfor med ekstern høj temperaturmalingsbelægning til brug mod svær industrielt miljø.

• Kabinet bruger radiale sæler & O-ringe, der giver beskyttelse til vandtæt IP67 og valgfri vandtæt LP68.

• LSO5211 Standard.

• Det identificerer og korrigerer automatisk faser. Automatisk fasefejlbeskyttelse beskytter udstyrets sikkerhed.

• Pålideligt mekanisk drejningsmomentfølelsessystem, der giver sikker drift i overbelastningstilstand.

• Vindue og indikator i stor størrelse giver bedre positionsindikation på afstand.

• Antal lokale positionskontrolindstillinger for at give let idriftsættelse og feltdrift.

Tekniske parametre

Konventionel strømforsyning: 380V/220VAC

Kontrolsignal: 4 ~ 20mA Analog input, kompatibel med PLC -fjernbetjening

Temperaturområde: -40c +80 C (Specialmodeller understøtter -40c +540 C)

Beskyttelsesgrad: IP67

Nominelt tryk: PN2.5-300 (højtrykstype understøtter selvstramningsforsegling)

Anvendelig diameter: DN15-1800mm (egnet til forskellige industrielle rørledninger)

Aktuatortype: DZW Intelligent Electric Actuator

Åbning og lukningstid: Konventionel modelåbning og lukning af cyklus mindre end eller lig med 10 minutter (mindre end eller lig med 30 minutter for specielle modeller)

Anvendelige medier: vand, damp, olie, stærke oxidationsmedier (såsom salpetersyre), støvholdige gasser såsom urinstof, ætsende kemiske væsker (skal vælge ventillegemer af tilsvarende materialer)

Displaymodul: LCD Fuld kinesisk interface, understøtter ikke-invasiv fejlfinding og infrarød fjernbetjening

Beskyttelsesfunktion: Fasetabsbeskyttelse, automatisk fasesekvenskorrektion, overbelastning nedlukning

Lommelygte dobbeltbrug: I en nødsituation kan håndhjulet skiftes til manuel drift

Fjerngrænseflade: Standard RS485/Modbus -protokol (understøttet af nogle modeller)

Produktstruktur

DZW Multi Turn Electric Actuator

Control unit

1. terminalboks

Den uafhængige forseglede terminalboks sikrer forseglingsintegriteten af den elektriske del af den elektriske aktuator, når man udfører ledninger på stedet og opfylder de produkteksplosionssikre krav.

2. forseglet struktur

Aktuatoren vedtager en dobbeltforseglet designstruktur for at sikre, at aktuatoren er fuldstændig vandtæt og støvtæt; Standard produktbeskyttelsesgrad er IP67, og den højeste kvalitet kan nå IP68.

3. kraftoverførsel

Kraftoverførslen af aktuatoren bruger en præcisionsreduktionsmekanisme, der består af en bronze -legeringsorm gear og en legeringsstålorm. Orm gear og orm kører separat i fedt, som er velegnet til den maksimale omgivelsestemperatur, er forskellige og maksimerer levetiden.

4. outputgrænseflade

Aktuatorflangen overholder ISO5210/5211 (GB12222/12223) standarder og leverer også flangegrænseflader, der overholder JB2920 -standarder, og det kan tilpasses specielt i henhold til kundens krav.

5. Shell Anti-korrosion

Den ydre overflade af aktuatoren er malet med en speciel aluminiumslegeringsmaling med en hård malingsfilm og stærk vedhæftning. Det har stærk UV-modstand, korrosionsbestandighed og høj fylde, hvilket kan forbedre belægningens levetid og selvrensende egenskaber og er velegnet til forskellige barske produktionsmiljøer.

6. Motor

Motoren vedtager lav inerti og motor med høj drejningsmoment, som hurtigt kan nå det maksimale drejningsmoment efter motoren starter, og der er næsten ingen over-limit bevægelse, når det ikke er ophidset; Der er en præcis temperatursensor i motoren, og grænsen over temperaturen indstilles gennem kontrolsystemet for at undgå skader forårsaget af overophedning af motoren.

7. LCD -interface

LCD -interface kan vise tekstinformation, grafiske elementer og aktuatoregenskaber.

8. Valg af kontroltilstand

Den selektive switch "fjernbetjening"-"stop"-"lokal", der er installeret på den lokale driftsenhed, kan bruges til at indstille fjernbetjening (fjernbetjening) eller lokal drift (lokal kontrol) eller stoptilstand . 9. lokal elektrisk drift af driftskontakten "åben"-"tæt" installeret på den lokale driftsindretning kan bruges til at åbne eller tæt aktuator lokalt.

Motorized Gate Valve

Standardspecifikationer

Beskyttelsesgrad	Standard IP67
Strømforsyning	Tre-fase AC380V --- 460V 50/60Hz Enfase: AC110V-AC220V DC24V AC24V 50/60Hz
Duty Cycle (on-off)	S2-15 minutter
Dutycyklus (modulering)	S4, 25%
Isoleringskvalitet	F
Kontrolmetode	Lokal kontrol/DCS/FCS (Fieldbus Control System)
Motorbeskyttelse	Overophedning/overbelastning og kortslutning/øjeblikkelig omvendt/elektronisk bremsebeskyttelse
Momentbeskyttelse	Mekanisk drejningsmoment/elektronisk drejningsmomentbeskyttelse
Jambeskyttelse	Build-in overophedningsbeskyttelse
Gentagelighedsfejl	Mindre end eller lig med ± 1%
Grundlæggende fejlgrænse	Mindre end eller lig med 1%
Indstilling af død zone	0,1% -9,9% justerbar
Ekstern belægning	Høj temperaturmaling
Omgivelsestemperatur	Standard: -20-+60 grad Valgfrit: -40-+70 grad
Omgivelsesfugtighed	90%Rh Max (ikke-kondensering)
Eksplosionssikre karakter	Exdi, exdib II BT4, exdib II CT4 (IECEX/ATEX)
Funktioner	LCD -kinesisk / engelsk displayvindue og lokal driftsfunktion Selvfasesekvens identificerende og fase afbrydelsesbeskyttelse Infrarød indstilling og kontrol Fejl selvdiagnoseteknologi Modbus RTU, Profidbus DP, Hart, FF, Devicene (valgfrit)
Signal	A: Remote Passive Dry Contact, Signal Short Pulse (inching) B: Fjernpassiv tør kontakt, signal Long Pulse (Hold) C: Aktivt DC24V -signal D: Aktiv AC220V -signal E: fjerntliggende DC4-20MA-signal
Feedback Signal	A: Åben, tæt, stopsignaler B: Fejlsignal C: Ventilpositionssignal (DC4-20MA, DC1-5V, DC0-10V) D: Fjernbetjeningssignal

Elektrisk og kontrol

Kontrolmetoder

Lokal kontrol: Knapopera

DCS

Fjernskiftekontrol: Passiv tør kontakt, DC24V

Fjernanalog kontrol: DC4-20MA

ESD -kontrol

Intermitterende driftskontrol

To-ledningskontrol

FCS (Fieldbus Control System)

Output signal

Off-off type

6 sæt af faste kontaktsignaludgange, valgfri definerbare kontakter

Speciel tilpasning: Udvidelig 4-punkts kontaktsignaludgang

Bustype

Moduleringstype

6 sæt af faste kontaktsignaludgange, valgfri definerbare kontakter

Analog feedback: DC 4-20MA

communication protocol

Busstyringsfunktion:

Kommunikationsmodulet vedtager en uafhængig struktur kombineret på hovedkortet for at imødekomme behovene i forskellige kommunikationsmedier og forskellige kommunikationsprotokolsystemer. I øjeblikket understøttede kommunikationsprotokoller inkluderer Modbus RTU, Profibus-DP V0/DP V1, Hart, FF, Devicene (valgfrit).

Infrarød fjernbetjeningsfunktion:

Aktuatoren bruger avanceret infrarød fjernbetjeningsteknologi, der muliggør dialog med menneskelig-maskine gennem et forseglet dialogvindue uden at åbne aktuatordækslet. Selv i farlige situationer kan den iboende sikre fjernbetjening sikkert udføre parameterindstilling og fjernbetjening af aktuatoren.

Præcis momentmåling og beskyttelse

Professionelt designet momentmålingssystem for at sikre aktuatoroverbelastningsbeskyttelse og realtidsovervågning af ventilmomentændringer:

(Standardkonfiguration)Mekanisk momentmåling: Den traditionelle mekaniske momenttriggermekanisme har fordelene ved modenhed, stabilitet og pålidelighed. Vi har optimeret og opgraderet det baseret på det originale drejningsmoment, hvilket gør drejningsmomentindretningen mere følsom og dets levetid meget forbedret.

(Valgfri)Elektronisk momentmåling: Ved at detektere realtidsstrømmen, spænding og magnetisk flux af motoren og arbejde med mikrokontrolleren til omfattende beregninger opnås det nøjagtige outputmoment, og kontinuerlig måling opnås; Dette system behøver ikke at overveje mekanisk slid, hvilket forbedrer systemets pålidelighed.

Motormåling og beskyttelse

Overophedning: Når motorstemperaturen overstiger den sæt overophedningsbeskyttelsesværdi, er motoren forbudt at køre, og den motoriske overophedning af overophedet vises. Overbelastning og kortslutning: Kredsløbet er designet med ADIs præcisionsspændingskonverteringschip for at imødekomme den nøjagtige måling af en lang række aktuelle ændringer; Overbelastning af anti-forsinkelsesegenskaber og kortslutningsbeskyttelse opfylder relevante standarder.

Øjeblikkelig omvendt beskyttelse: Ved hjælp af øjeblikkelig omvendt forsinkelsesteknologi, når aktuatoren modtager et omvendt operationssignal under drift, lukkes kontrolsystemet først og udfører derefter den omvendte handling efter en forsinkelse for at forhindre skader på de mekaniske transmissionsdele.

Elektronisk bremse: Den modulerende elektriske aktuator sikrer, at ventilen stopper ved den indstillede ventilposition gennem indstilling af død zone og elektronisk bremse.

Forbindelsesplade

Connection plate

HEJSE

Electric hoist

Tekniske data

Model	Drejningsmoment	Roterende hastighed (RPM)	Motorkraft (KW)	Bedømt strøm (a)	Manuelt forhold	Maksimal stilk diameter (mm)	Vægt (Kg)
Fryz10	100	18	0.25	1.6	1:80	28	25
		24	0.25	1.9	1:60
		36	0.37	2.2	1:40
		48	0.55	2.8	1:30
		72	0.75	4.1	1:40
		96	1.1	6.5	1:30
Fryz15	150	18	0.37	2.2	1:80	28	28
		24	0.37	2.5	1:60
		36	0.55	2.8	1:40
		48	0.55	3.1	1:30
		72	1.1	6.5	1:40
		96	1.5	7.9	1:30
Fryz20	200	18	0.55	2.8	1:80	40	30
		24	0.55	3.1	1:60
		36	0.75	4.1	1:40
		48	0.75	4.7	1:30
		72	1.5	7.9	1:40
		96	2.2	12.6	1:30
Fryz30	300	18	0.55	2.8	1:80	40	31
		24	0.75	4.1	1:60
		36	1.1	6.5	1:40
		48	1.1	7.2	1:30
		72	2.2	12.6	1:40
Fryz45	450	24	1.1	6.5	1:60	48	47
		36	1.5	7.9	1:40
		48	2.2	12.6	1:30
		72	3	13.5	1:40
Fryz60	600	24	1.5	7.9	1:60	48	50
		36	2.2	12.6	1:40
		48	2.2	13.1	1:30
		72	4.0	15.2	1:40
Fryz90	900	24	2.2	12.6	1:60	60	65
		40	3.0	13.5	1:36
		48	4.0	15.2	1:30
Fryz120	1200	24	3.0	13.5	1:60	60	69
Fryz120	1200	40	4.0	15.2	1:36	60	69
Fryz180	1800	18	4.0	15.2	1:80	70	150
Fryz180	1800	36	5.5	17.1	1:40	70	150
Fryz250	2500	18	5.5	17.1	1:80	70	162
Fryz250	2500	36	7.5	19.6	1:40	70	162
Fryz350	3500	18	5.5	19.6	1.80	80	171

Dimensioner

Fryz Multi-Turn Electric Actuator

FRYZ multi-turn electric actuator

Model	L	L1	H	H1	d2	F1	F2	φD
Fryz10-15	382	228	233	87	45	150	203	300
Fryz20-30	435	278	248	90	39	157	210	350

Model	H	L	L1	L2	L3	L4	φD
Fryz45-60	338	708	335	401	305	115	250
Fryz90-120	347	795	390	423	312	135	250
Fryz180-250	408	825	445	462	347	165	350
Fryz350	408	905	530	462	347	165	350

Forbindelsesdimensioner

Fryz Multi-Turn Electric Actuator

FRYZ multi-turn electric actuator

Drejningsmomenttype

Model	Flangekode	D	D1	D2	d2	d1	h	h1	f	b	n-d
Fryz5-15	2	145	120	90	45	30	8	2	5	12	4-M10
Fryz5-15	2(I)	115	95	75	39	26	6	2	5	10	4-M8
Fryz20-30	3	185	160	125	58	42	10	2	5	15	4-M12
Fryz20-30	3(I)	145	120	90	45	30	8	2	5	12	4-M10
Fryz45-60	4	225	195	150	72	50	12	2	5	20	4-M16
Fryz90-120	5	275	235	180	82	62	14	2	5	25	4-M20
Fryz90-120	5(I)	230	195	150	72	50	12	2	5	20	4-M16
Fryz180-250	7	330	285	220	98	72	16	3	6	30	4-φ27
Fryz350-500	8	380	340	280	118	82	20	3	6	35	8-φ22

Tryktype

Model	Flangekode	D	D1	D2	D1 max.	n-d	L	f
Fryz5-15	F10	125	102	70	T28	4-M10	40	3
Fryz20-30	F14	175	165	100	T40	4-M16	55	4
Fryz45-60	F16	210	254	130	T48	4-M20	70	5
Fryz90-120	F25	300	298	200	T60	8-M16	90	5
Fryz180-250	F30	350	356	230	T70	8-M20	130	5
Fryz350-500	F35	415	102	260	T80	8-M30	130	5
