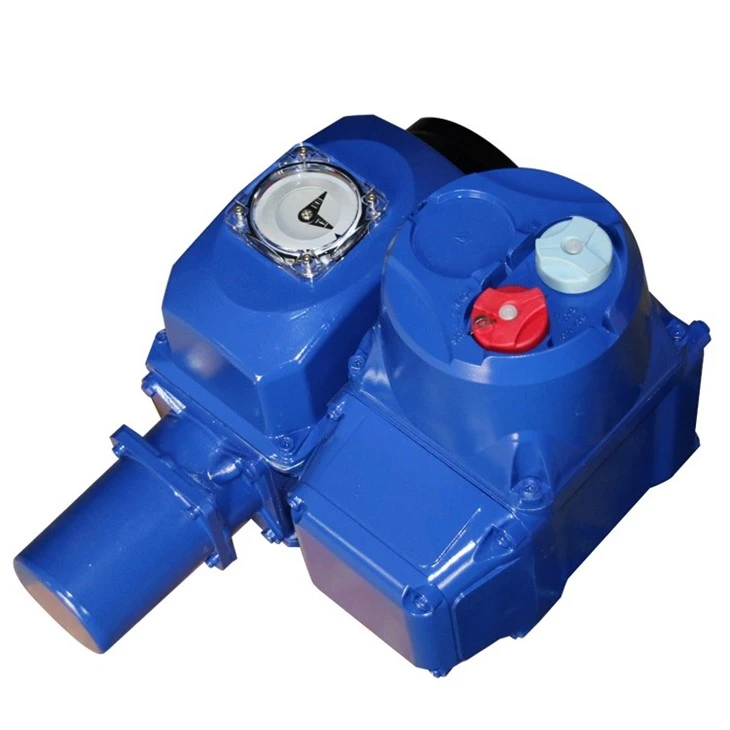

Elektrisk aktuator
Kvartal-drejelaktuator kan bruges til at kontrollere forskellige ventiler med en regulerende vinkel på 0-90 grader, og drejningsmomentområdet er: 60-3000nm. Det kan bruges til kontrol af hele kvarturventilen som: røggasafskæringsport, kedelens primære og sekundære vind, kedelens sidevind, luftforsvaret indløb og outlet-dæmperregulator, sommerfuglventil, kugleventil, luverventil, spjæld, stikventil, klapperventil osv.
Fordele
Produktfunktioner
• Kompakt struktur, stort outputmoment
• Selvlåsende gear kan opretholde ventilpositionen, når aktuatoren er slukket
• Meget god vibrationsmodstand • Meget simpel opsætning - Ingen specifikke værktøjer kræves
• Justerbar mekanisk slagtilfældebegrænser for at forhindre overtravel • Aftagelig drivmuffe til nem behandling
• Alle aktuatorer er udstyret med nødhjælp og mekanisk position som standard som standard
Kontrolmetode
Skift kontrol
Kunden leverer kontrollogikken til at behandle alle data fra aktuatoren. Den tilbagevendende starter er placeret i brugerens kontrolskab.
Integreret kontrol
Det integrerede+ kontrolsystem er fuldt konfigurerbart og kan implementere alle aktuatorkontrolfunktioner, herunder statusrapportering, fejlhåndtering, systembeskyttelse og kommandobehandling.
Posigam+ -kontrol er baseret på den samme elektroniske platform som Integral+, med positioner -funktionalitet tilføjet. Det lineære signal bruges til at kontrollere aktuatoren (positionspunktet) og den faktiske placering af kontrolventilen (feedback).
Intelli+® kontrol
Intelli+® kan indstilles uden at åbne dækslet.
Intelli+® er udstyret med en LCD -skærm og relaterede værktøjer til forebyggende vedligeholdelse.
Elektrisk og kontrol
Kontrolmetoder
Lokal kontrol: Knapdrift, infrarød setterdrift
DCS
Fjernskiftekontrol: Passiv tør kontakt, DC24V
Fjernanalog kontrol: DC4-20MA
ESD -kontrol
Intermitterende driftskontrol
To-ledningskontrol
FCS (feltbuskontrolsystem)
Busstyringsfunktion:
Kommunikationsmodulet vedtager en uafhængig struktur kombineret på hovedkortet for at imødekomme behovene i forskellige kommunikationsmedier og forskellige kommunikationsprotokolsystemer. I øjeblikket understøttede kommunikationsprotokoller inkluderer Modbus RTU, Profibus-DP V0/DP V1, Hart, FF, Devicene (valgfrit).
Infrarød fjernbetjeningsfunktion:
Aktuatoren bruger avanceret infrarød fjernbetjeningsteknologi, der muliggør dialog med human-maskine gennem et forseglet dialogvindue uden at åbne aktuatordækslet. Selv i farlige situationer kan den iboende sikre fjernbetjening sikkert udføre parameterindstilling og fjernbetjening af aktuatoren.
|
Profibus |
- Fieldbus er den mest pålidelige og almindeligt anvendte kommunikationsprotokol til industrielle steder, der Håndter diskrete data. Dette produkt er certificeret af Profibus International. - Understøtter Profibus DP V0, Profibus DP V1 og Profibus Redcom Redundancy |
|
Modbus |
- Dette produkt følger trofast Modbus -kommunikationsprotokollen, som er det mest almindelige og nemmeste kommunikationsprotokol til at gælde for industrielle steder. Sammenlignet med andre Kommunikationsprotokoller kan dette produkt anvendes mere billigt og hurtigt og hurtigt. - I øjeblikket leveres Modbus-Rtu-produkter, og kunderne kan vælge andre muligheder såsom MODBUS-ASCII og MODBUS-TCP. |
|
F/F |
- Kommunikationsprotokol, der bruges i proceskontrolfelter såsom olie og gas; Dette produkt har været Certificeret af Fieldbus Foundation. |
|
Hart |
- Hart (Highway Adress Remote Transducer) kommunikationsprotokol udfører kontrol af Tilføjelse af digitale data til 4-20MA transmissionssignalet. - Dette produkt er registreret hos HCF (Hart Communication Foundation) |
Præcis momentmåling og beskyttelse
Professionelt designet momentmålingssystem for at sikre aktuatoroverbelastningsbeskyttelse og realtidsovervågning af ventilmomentændringer:
(Standardkonfiguration) Mekanisk momentmåling: Den traditionelle mekaniske drejningsmomenttriggermekanisme har fordelene ved modenhed, stabilitet og pålidelighed. Vi har optimeret og opgraderet det baseret på det originale drejningsmoment, hvilket gør drejningsmomentindretningen mere følsom og dets levetid meget forbedret.
(Valgfrit) Måling af elektronisk drejningsmoment: Ved at detektere realtidsstrømmen, spænding og magnetisk flux af motoren og arbejde med mikrokontrolleren til omfattende beregninger opnås det nøjagtige udgangsmoment, og der opnås kontinuerlig måling; Dette system behøver ikke at overveje mekanisk slid, hvilket forbedrer systemets pålidelighed.
Motormåling og beskyttelse
Overophedning: Når motorstemperaturen overstiger den indstillede overophedningsbeskyttelsesværdi, er motoren forbudt at køre, og motorens overophedning af motoren vises. Overbelastning og kortslutning: Kredsløbet er designet med ADIs præcisionsspændingskonverteringschip for at imødekomme den nøjagtige måling af en lang række aktuelle ændringer; Overbelastning af anti-forsinkelsesegenskaber og kortslutningsbeskyttelse opfylder relevante standarder.
Øjeblikkelig omvendt beskyttelse: Ved hjælp af øjeblikkelig omvendt forsinkelsesteknologi, når aktuatoren modtager et omvendt operationssignal under drift, lukkes kontrolsystemet først og udfører derefter den omvendte handling efter en forsinkelse for at forhindre skader på de mekaniske transmissionsdele.
Elektronisk bremse: Den modulerende elektriske aktuator sikrer, at ventilen stopper ved den indstillede ventilposition gennem indstilling af død zone og elektronisk bremse.
Produkt reservedele
Feltapplikationer
Standardspecifikationer
|
Drejningsmoment |
Multi-Turn: 30-700nm |
|
Shell -materiale |
Die-støbt aluminium |
|
Kontrolmetode |
Off-off type/positioneringstype/moduleringstype |
|
Beskyttelsesgrad |
Standard IP67 |
|
Belægningssystem |
Kationisk epoxy -belægning/valgfri beskyttelse mod stærkt ætsende forhold Stramningskruerne er alle skruer i rustfrit stål |
|
Omgivelsestemperatur |
Standard: -20-+70 grad høj temp.: 0-+90 grad lav temp.: -40-+70 grad |
|
Motor |
Egern burmotor, isoleringsklasse F, indbygget termisk beskyttelse |
|
Toldvurdering
|
S4-30%: On-off type, maksimalt antal starter i timen er 360 gange S4-30%: Positionstype, maksimalt antal starter i timen er 360 gange S4-50%: Moduleringstype, maksimalt antal starter i timen er 1200 gange |
|
Gear design |
Selvlåsning i alle hastigheder |
|
Outputflange |
Multi-Turn: ISO5210 Standard |
|
Udgangsaksel
|
Drivakslen bøsning kan fjernes og behandles efter behov. Det kan installeres lodret eller vandret. |
|
Anti-vibrationsydelse |
1G 9,8m/s² 10-500Hz |
|
Smøring |
Aktuatorsmøring for livet |
|
Manuel betjening |
Manuel og elektrisk drift kan skiftes frit |
|
Strømforsyning |
1fase, 3fase, 50/60Hz, op til 480V |
|
Ledninger |
Interne og eksterne jordterminaler |
|
Kabelindgang |
NPT 4X3/4 ", NPT1", NPT 1-1/2 "Valgfrit |
|
Signalrelæ |
4 Relæer: Valgbare fra 23 muligheder Kontaktkonfiguration: Normalt åben eller normalt vloset Min nuværende: 10 mA ved 5V Max Current: 5A ved 250V AC eller 5A ved 30VDC (induktiv belastning) Valgfrit tilbehør 3 relæer |
|
Fejlrelæ |
SPDT Monostable Relay, i standardposition, når det ikke er drevet Min nuværende: 10 mA ved 5V Max Current: 5A ved 250V AC eller 5A ved 30V DC (induktiv belastning) |
|
Analog kontrol |
Input (indstilling) og output (feedback) signaler er fuldstændigt isoleret Signalindstillinger: • Indgangssignal: 4-20 Ma-Output Signal: 4-20MA • Indgangssignal: 0-20 Ma-Output Signal: 0-20MA • Indgangssignal: 0-10 V-Output Signal: 0-20MA (0 ~ 10V med ekstern modstand) Analog indgang: • Aktuel: Impedans 160 ohm • Spænding: Impedans 11 Kohms Analog udgang: • Aktuel: Maksimal acceptabel belastning er 750 ohm, når den drives af 24VDC • Spænding: Minimum acceptabel belastning er 50 KOHMS (Shunt Modstand 500 ohm) |
|
Rejsegrænseafbryder |
4 SPDT -grænseafbrydere Skiftkapacitet: Max 250VAC-16A/48VDC-2.5A (resistiv belastning) |
|
Drejningsmomentgrænseafbryder |
Momentgrænseafbryderen er en ikke-selvholdningsafbryder. Et par SPDT -switches er standard. Skiftekapacitet: Max 250VAC-16A/48VDC-2.5A (resistiv belastning) |
|
Fjernpositionssignal |
1000Ω potentiometer, 0,3w, begræns bevægelig kontakt Nuværende 1MA Placer sender: 4-20mA |
Tekniske parametre
OA som kvart-sving elektrisk aktuator 3p-380V 50Hz
|
Maks drejningsmoment Nm |
Drift drejningsmoment Nm |
Model |
Tid S |
Forbindelse flange ISO |
S4-50% |
|||
|
Magt KW |
Hastighed RPM |
Bedømt strøm A |
Start Strøm A |
|||||
|
60 |
60 |
OA6 |
6 |
F05/F07 |
0.03 |
1500 |
0.3 |
1.60 |
|
60 |
60 |
3 |
F05/F07 |
0.04 |
3000 |
0.3 |
1.60 |
|
|
100 |
60 |
OA8 |
6 |
F05/F07 |
0.10 |
1500 |
0.6 |
5.00 |
|
80 |
60 |
3 |
F05/F07 |
0.14 |
3000 |
0.7 |
5.00 |
|
|
80 |
60 |
OAP |
30/60 |
F05/F07 |
0.03 |
1500 |
0.3 |
5.00 |
|
150 |
80 |
OA15 |
25 |
F07 |
0.03 |
1500 |
0.3 |
5.00 |
|
250 |
140 |
Asp |
30/60 |
F07/F10 |
0.03 |
1500 |
0.3 |
5.00 |
|
500 |
250 |
AS50 |
30 |
F07/F10 |
0.06 |
1500 |
0.3 |
5.00 |
|
500 |
250 |
60 |
F07/F10 |
0.06 |
750 |
0.6 |
14.0 |
|
|
1000 |
500 |
AS100 |
30/45 |
F12/F14 |
0.10 |
1500 |
0.6 |
21.0 |
|
1000 |
500 |
80 |
F12/F14 |
0.03 |
1500 |
0.3 |
52.0 |
|
|
1000 |
600 |
BS100 |
30 |
F12/F14 |
0.10 |
1500 |
0.6 |
8.5 |
|
1000 |
600 |
60 |
F12/F14 |
0.06 |
1500 |
0.3 |
27.0 |
|
|
2500 |
1250 |
AS200 |
70 |
F14/F16 |
0.10 |
1500 |
0.6 |
37.0 |
|
4000 |
2000 |
AS400 |
125 |
F16 |
0.10 |
1500 |
0.6 |
52.0 |
OA som quarter-Turn Electric Actuator 1p-220V 50Hz
|
Maks drejningsmoment Nm |
Drift drejningsmoment Nm |
Model |
Tid S |
Forbindelse flange ISO |
S4-50% |
|||
|
Magt KW |
Hastighed RPM |
Bedømt strøm A |
Start Strøm A |
|||||
|
60 |
60 |
OA6 |
6 |
F05/F07 |
0.03 |
1500 |
0.6 |
0.9 |
|
100 |
60 |
OA8 |
6 |
F05/F07 |
0.06 |
1500 |
1.2 |
1.7 |
|
80 |
60 |
OAP |
30/60 |
F05/F07 |
0.03 |
1500 |
0.6 |
0.9 |
|
150 |
80 |
OA15 |
25 |
F07 |
0.03 |
3000 |
0.6 |
0.9 |
|
250 |
140 |
Asp |
30/60 |
F07/F10 |
0.03 |
1500 |
0.6 |
0.9 |
|
500 |
250 |
AS50 |
30 |
F07/F10 |
0.06 |
1500 |
1.2 |
1.7 |
|
500 |
250 |
60 |
F07/F10 |
0.08 |
750 |
1.5 |
2.4 |
|
|
1000 |
500 |
AS100 |
45 |
F12/F14 |
0.15 |
1500 |
2.0 |
3.0 |
|
1000 |
500 |
80 |
F12/F14 |
0.06 |
1500 |
1.2 |
1.7 |
|
|
1000 |
600 |
BS100 |
30 |
F12/F14 |
0.15 |
1500 |
2.0 |
3.0 |
|
1000 |
600 |
60 |
F12/F14 |
0.06 |
1500 |
1.2 |
1.7 |
|
|
2000 |
1200 |
AS200 |
70 |
F14/F16 |
0.15 |
1500 |
2.0 |
3.0 |
|
3000 |
1200 |
AS400 |
125 |
F16 |
0.15 |
1500 |
2.0 |
3.0 |
Vores fabrik
