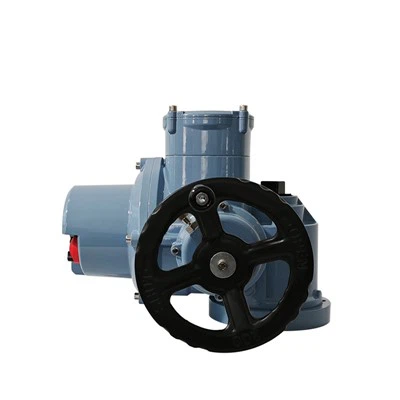

Elektrisk aktuator med flere sving

MULTI-TURN ELECTRIC ACTUATOR

OVERSIGT

I henhold til kravene fra ISO5210 kan multi-drejningsaktuatorer modstå drivkraften fra ventilen og transmittere til ventilen et drejningsmoment, der får det til at rotere mindst en tur. Normalt skal multi-drejningsaktuatorer gennemføre flere sving, og portventiler skal udstyres med løftestængler. De kræver, at multi-drejningsaktuatorer udfører flere rotationsdrejninger. Derfor er multi-drejningsaktuatorer udstyret med hule aksler til at drive portventilstammen. De betjener portventiler, klodeventiler og andre ventiler ved at udsende drejningsmoment. Manuel betjening af ventiler ved hjælp af håndhjul er også en standardfunktion for aktuatorer. Kontrolenheden behandler data for at betjene aktuatoren i åbnings- og lukningsretninger. Normalt fungerer kontrolenheden som en elektrisk grænseflade med DCS -operativsystemet, udstyret med lokal kontrol og integreret i aktuatoren.

Funktioner af elektriske aktuatorer

Denne serie Electric Valve Actuator har følgende funktioner:

• Kompakt og robust konstruktion, letvægt.

• bred vifte af drejningsmomentvariation.

• Hårdt anodiseret aluminiumshus inde og udenfor med ekstern høj temperaturmalingsbelægning til brug mod svær industrielt miljø.

• Indkapsling bruger radiale sæler & o-ringe, der giver beskyttelse til vandtæt IP68.

• Det identificerer og korrigerer automatisk faser. Automatisk fasefejlbeskyttelse beskytter udstyrets sikkerhed.

• Pålideligt mekanisk drejningsmomentfølelsessystem, der giver sikker drift i overbelastningstilstand.

• Vindue og indikator i stor størrelse giver bedre positionsindikation på afstand.

• Antal lokale positionskontrolindstillinger for at give let idriftsættelse og feltdrift.

Produktfordele

Diversificerede behov

Processteknologitørerne for understøttende rørledninger og automatiserede ventiler er over hele verden. Ikke kun webstedet og ventiltypen er vigtige faktorer i udvælgelsen af elektriske aktuatorer, men også klimamiljøet for drift på stedet er afgørende. Fry-A Electric Actuators garanterer sikker og pålidelig service under forskellige ekstreme miljøforhold.

Overlegen ydeevne

Multi turn electric actuator

Kvalitetssikring

Først når alt udstyr på stedet leverer pålidelig service i hele sit liv, kan hele processtedet være effektivt, økonomisk og sikkert.

Lang garantiperiode

Multi turn electric actuator

Hovedfunktioner

Beskyttelsesklasse

Forseglingsbeskyttelsen overholder EN 60529 -standarden, og beskyttelsesniveauet er blevet opgraderet til IP68. IP68 betyder, at det kan nedsænkes i vand i en dybde på 8 meter i op til 96 timer. I nedsænkningsperioden kan 10 operationer udføres.

Omgivelsestemperatur

Off-off type

Standard -40 grader ~ +80 grad

Valgfrit -60 grad ~ +60 grad

Moduleringstype

Standard -40 grader ~ +60 grad

Valgfrit -60 grad ~ +60 grad

Vi kan imødekomme bredere særlige omgivelsestemperaturkrav.

Korrosionsbeskyttelse

Produktets høje niveau af korrosionsbeskyttelse bestemmer dets holdbarhed. Korrosionsbeskyttelsessystemet er baseret på kemisk forbehandling, og hver komponent er pulverlakeret i to lag. I henhold til korrosivitetsklassificeringen i henhold til ISO 12944-2 tilbyder vi forskellige korrosionsbeskyttelsesgrad, der passer til forskellige applikationsmiljøer.

Eksplosionssikre karakter

Princippet om eksplosionssikkert udstyrsdesign er, at selve udstyret ikke vil blive en kilde til antændelse i et eksplosivt miljø, og det vil heller ikke producere gnister eller overophede den overflade, den eksplosionssikre karakter er exdeii CT4/T3GB; Exd IICT4/T3GB

MILJØ

Hærdningsagentlag

Funktionel belægning øger vedhæftningen af maling på hulrumsoverfladen

Første pulverbelægningslag

Dette lag er en epoxybaseret pulverbelægning. Dette lag sikrer den bedste vedhæftning mellem skallens overfladefinish og belægningen

Andet pulverbelægningslag

Dette lag er en polyurethan-baseret pulverbelægning. Dette lag er den største barriere mod korrosion fra kemikalier og forvitring.

Den optimerede pulver-sprøjtekuringsmetode skaber den bedste korrosionsbestandighed.

Kontroltilstand

Ekstern kontrol Alle aktuatorsignaler, såsom grænsekontaktsignaler, drejningsmomentkontaktsignaler, motorisk termisk beskyttelse og ventilposition, kan overføres til den eksterne kontrolenhed til videre behandling. Når man designer kontrollogikarkitekturen, er det nødvendigt at overveje de nødvendige beskyttelsesmekanismer fuldt ud og minimere forsinkelsestiden.

Kontaktorenheden, der bruges til at kontrollere motorens betjening, er installeret i den eksterne kontrolenhed og tilsluttet aktuatoren via et kabel.

Når der kræves en lokal kontroloperationsgrænseflade, skal den lokale kontroloperationsgrænseflade installeres i nærheden af aktuatoren og integreres med den eksterne kontrolenhed.

Integreret kontrol

Når aktuatoren er tændt, kan aktuatoren med integreret kontrolenhed betjenes af driftselementerne i den lokale kontrol. Kontrolenheden er fuldt tilpasset til aktuatoren. Aktuatoren kan indstilles på stedet uden at oprette forbindelse til DCS -systemet. Kun transmission og udveksling af driftskommandoer og feedback -signaler er påkrævet mellem kontrolsystemet og aktuatoren. On-off-kontrollen af motoren afsluttes øjeblikkeligt på enheden.

Fieldbus

Brugen af buskabler kan spare meget plads i kontrolskabinettet, og det er mere åbenlyst, at den traditionelle input og output signallinieforbindelse er forældet. Brugen af to-kerne-kabler forenkler idriftsættelsesfasen og reducerer omkostningerne ved kabler i høj grad inden for langdistanceområdet.

En anden stor fordel ved Fieldbus -teknologi er transmission af forebyggende vedligeholdelse og diagnostisk information til kontrolrummet. Derfor integrerer FieldBus -teknologi alle FieldBus -enheder i aktivstyringssystemet til understøttelse af sikkerhedsbeskyttelsesmålene ved anvendelse af feltenheden. Aktuatorer udstyret med intelligente integrerede kontrolenheder kan anvendes til forskellige almindelige standardtyper af feltbus -systemer i procesautomation.

Multi turn electric actuator

Standardspecifikationer

Beskyttelsesgrad	Standard IP68
Strømforsyning	Tre-fase AC380V --- 460V 50/60Hz Enfase: AC110V-AC220V DC24V AC24V 50/60Hz
Driftscyklus	S4, 25%
Isoleringskvalitet	F
Kontrolmetode	Lokal kontrol/DCS/FCS (Fieldbus Control System)
Motorbeskyttelse	Overophedning/overbelastning og kortslutning/øjeblikkelig omvendt/elektronisk bremsebeskyttelse
Momentbeskyttelse	Mekanisk drejningsmoment/elektronisk drejningsmomentbeskyttelse
Jambeskyttelse	Build-in overophedningsbeskyttelse
Gentagelighedsfejl	Mindre end eller lig med ± 1%
Grundlæggende fejlgrænse	Mindre end eller lig med 1%
Indstilling af død zone	0,1% -9,9% justerbar
Ekstern belægning	Høj temperaturmaling
Omgivelsestemperatur	Standard: -20-+60 grad Valgfrit: -40-+70 grad
Omgivelsesfugtighed	90%Rh Max (ikke-kondensering)
Eksplosionssikre karakter	Exdi, exdib II BT4, exdib II CT4 (IECEX/ATEX)
Funktioner	LCD -kinesisk / engelsk displayvindue og lokal driftsfunktion Selvfasesekvens identificerende og fase afbrydelsesbeskyttelse Infrarød indstilling og kontrol Fejl selvdiagnoseteknologi Modbus RTU, Profidbus DP, Hart, FF, Devicene (valgfrit)
Signal	A: Remote Passive Dry Contact, Signal Short Pulse (inching) B: Fjernpassiv tør kontakt, signal Long Pulse (Hold) C: Aktivt DC24V -signal D: Aktiv AC220V -signal E: fjerntliggende DC4-20MA-signal
Feedback Signal	A: Åben, tæt, stopsignaler B: Fejlsignal C: Ventilpositionssignal (DC4-20MA, DC1-5V, DC0-10V) D: Fjernbetjeningssignal

Tekniske data

Multi-sving elektriske aktuatorer til on-off type med 1-fase AC-motor

Model	Outputhastighed RPM		Drejningsmoment ringede Nm		Antallet af Starter maks. 1/h	Ventil vedhæftede filer			Håndhjul		Vægt Kg
Model	50Hz	60Hz	Min.	Maks.	Antallet af Starter maks. 1/h	Standard ISO5210	Valgmulighed DIN3210	Max.φrising stam mm	Φ mm	Reduktion forhold	Vægt Kg
Frya-07.2	4	4.8	10	30	60	F07 F10	G0	26 34	160	11:1	21
	5.6	6.7								8:1
	8	9.6								11:1
	11	13								8:1
	16	19								11:1
	22	26								8:1
	32	38								11:1	28
	45	54								8:1
	63	75			30					11:1
	90	108								8:1
	125	150								5.5:1
	180	216		25						4:1
Frya-07.6	4	4.8	20	60	60	F07 F10	G0	26 34	160	11:1	21
	5.6	6.7								8:1
	8	9.6								11:1
	11	13								8:1
	16	19								11:1
	22	26								8:1
	32	38								11:1	28
	45	54								8:1	28
	63	75			30					11:1	37
	90	108								8:1
	125	150								5.5:1
	180	216		50						4:1
Frya-10.2	4	4.8	40	120	60	F10	G0	40	200	11:1	28
	5.6	6.7								8:1	28
	8	9.6								11:1	31
	11	13								8:1
	16	19								11:1
	22	26								8:1
	32	38								11:1	40
	45	54			30					8:1	40
	63	75								11:1	43
	90	108								8:1
	125	150								5.5:1
	180	216		100						4:1
Frya-14.2	4	4.8	100	250	60	F14	G1/2	58	315	11:1	59
	5.6	6.7								8:1
	8	9.6								11:1
	11	13								8:1
	16	19			30					11:1	61
	22	26								8:1	61
	32	38								11:1	63
	45	54								8:1	63
Frya-14.6	4	4.8	200	500	60	F14	G1/2	58	400	11:1	63
	5.6	6.7		500	60					8:1
	8	9.6		400	30					11:1
	11	13								8:1
	16	19								11:1	66
	22	26								8:1	66

Elektriske aktuatorer med flere sving til on-off type med 3-fase AC-motor

Model	Produktion hastighed RPM	Drejningsmomentområde Nm	Nominel magt KW	Hastighed RPM	Nominel strøm A	Maks. strøm A	Start strøm A	Overstrøm Prot. Enhedsindstilling
Frya-07.2	4	30	0.02	1400	0.4	0.3	1.1	0.3
	5.6		0.02	1400	0.4	0.4	1.1	0.4
	8		0.04	1400	0.4	0.4	1.1	0.4
	11		0.04	1400	0.4	0.5	1.1	0.5
	16		0.06	2800	0.6	0.6	2.0	0.6
	22		0.06	2800	0.6	0.7	2.0	0.7
	32		0.10	1400	1.0	1.0	2.5	1.0
	45		0.10	1400	1.0	1.1	2.5	1.1
	63		0.20	2800	0.8	1.3	4.6	1.3
	90		0.20	2800	0.8	1.4	4.6	1.4
	125		0.30	2800	0.9	1.6	4.6	1.6
	180	25	0.30	2800	0.9	1.7	4.6	1.7
Frya-07.6	4	60	0.03	1400	0.4	0.4	1.1	0.4
	5.6		0.03	1400	0.4	0.5	1.1	0.5
	8		0.06	1400	0.6	0.7	1.7	0.7
	11		0.06	1400	0.6	0.7	1.7	0.7
	16		0.12	2800	0.7	0.9	3.2	0.9
	22		0.12	2800	0.7	1.1	3.2	1.1
	32		0.20	1400	1.7	2.0	4.8	2.0
	45		0.20	1400	1.7	2.1	4.8	2.1
	63		0.40	2800	1.7	2.4	9.5	2.4
	90		0.40	2800	1.7	2.6	9.5	2.6
	125		0.50	2800	1.8	3.2	9.5	3.2
	180	50	0.50	2800	1.8	3.4	9.5	3.4
Frya-10.2	4	120	0.06	1400	0.5	0.6	2.1	0.6
	5.6		0.06	1400	0.5	0.6	2.1	0.6
	8		0.12	1400	1.1	1.2	3.2	1.2
	11		0.12	1400	1.1	1.3	3.2	1.3
	16		0.25	2800	1.4	1.6	4.7	1.6
	22		0.25	2800	1.4	1.9	4.7	1.9
	32		0.40	1400	2.6	2.7	8.9	2.7
	45		0.40	1400	2.6	3.2	8.9	3.2
	63		0.70	2800	3.2	3.8	17	3.8
	90		0.70	2800	3.2	4.2	17	4.2
	125		1.00	2800	3.7	5.5	17	5.5
	180	100	1.00	2800	3.7	5.8	17	5.8
Frya-14.2	4	250	0.12	1400	0.5	0.8	2.9	0.8
	5.6		0.12	1400	0.5	1.1	2.9	1.1
	8		0.25	1400	1.1	1.7	5.5	1.7
	11		0.25	1400	1.1	1.8	5.5	1.8
	16		0.45	2800	1.6	3.2	9.5	3.2
	22		0.45	2800	1.6	3.7	9.5	3.7
	32		0.75	1400	2.6	4.2	17	4.2
	45		0.75	1400	2.6	5.3	17	5.3
	63		1.40	2800	4.9	7.4	40	7.4
	90		1.40	2800	4.9	9.5	40	9.5
	125		1.80	2800	5.6	12	50	12
	180	200	1.80	2800	5.6	12	50	12
Frya-14.6	4	500	0.20	1400	0.9	0.9	5.5	0.9
	5.6		0.20	1400	0.9	1.1	5.5	1.1
	8		0.40	1400	1.8	3.2	9.8	3.2
	11		0.40	1400	1.8	3.7	9.8	3.7
	16		0.80	2800	3.8	5.3	19	5.3
	22		0.80	2800	3.8	5.8	19	5.8
	32		1.60	1400	5.6	7.9	40	7.9
	45		1.60	1400	5.6	9.5	40	9.5
	63		3.00	2800	9.5	14	61	14
	90		3.00	2800	9.5	17	61	17
	125		3.30	2800	10	22	61	19
	180	400	3.30	2800	10	23	61	19
Frya-16.2	4	1000	0.40	1400	1.5	2.8	11	2.8
	5.6		0.40	1400	1.5	3.1	11	3.1
	8		0.80	1400	2.9	5.3	23	5.3
	11		0.80	1400	2.9	5.8	23	5.8
	16		1.50	2800	5.9	9.5	42	9.5
	22		1.50	2800	5.9	11	42	11
	32		3.00	1400	8.9	14	63	14
	45		3.00	1400	8.9	17	63	17
	63		5.00	2800	12	26	120	26
	90		5.00	2800	12	32	120	26
	125		6.00	2800	13	37	120	26
	180	800	6.00	2800	13	47	120	26

Dimensioner

Multi turn electric actuator dimensions

Produktdisplay

Multi turn electric actuator

Produkt ægte skud

Multi turn electric actuator
