DLA&DSL-Ex lineær drejning elektrisk aktuator 24V 220V 380V

Elektrisk aktuator med lineær drejning

Fremtrædende træk

1 Justeringsslaget kan indstilles vilkårligt inden for det fulde slagområde for ventilmaskineriet, inklusive retningen for ventilåbning og lukning;

2 Hastigheden kan justeres vilkårligt inden for 20 procent -100 procent af det tilladte hastighedsområde for aktuatoren;

3 Indgangssignal og feedbacksignal kan kombineres vilkårligt, for eksempel: input 4-20mA feedback M-BUS eller 0-10V;

4 Giver 3 trykniveauer valgfrit;

5 Anti-jamming-indstillinger er tilvejebragt til særlige arbejdsforhold, såsom tjæremedium arbejdsforhold;

6 Angiv varmesporingsindstillingen, som kan aktiveres, når temperaturen er lavere end -20 grad for at holde motoren og printkortet ved en bestemt temperatur;

7. Nulkompensationsfunktion er valgfri.

Slag: 100 mm (mere end 100 slag kan tilpasses)

Arbejdsspænding: AC380\AC220\AC24\DC24 Andre spændinger kan tilpasses

Kørehastighed: 20 procent -100 procent justerbar Effekt: 60W

Drivkraftsvalg: Der er tre fremdriftstilstande, som brugerne kan vælge. Thrust mode 2 er standard thrust, thrust mode er omkring 10 procent mindre, og thrust mode 3 er omkring 10 procent større.

Kontrol-/feedback-signal: {{0}}mA, 0-10V, MODUS, kontaktværdi (feedback-feedbacksignal for ventilkontaktposition er valgfrit) kontrol- og feedbacksignaler kan også være forskellige typer af signaler. nøjagtighed: ±0,05 procent, 0-10V-signal 1 procent

Nulstillingsfunktion: Sluk- og sluk-signal hold position (fra-signal nulstilling er valgfri)

Justeringsegenskaber: lineær (lige forhold valgfri)

Slagkalibrering: Der er to tilstande til automatisk kalibrering og manuel kalibrering. Den kan kalibreres automatisk, når den mekaniske grænse er indstillet. Under manuel kalibrering kan den indstilles inden for det fulde område af den mekaniske grænse.

Statusvisning: kontroltilstand, tryktilstand, nulstilling, driftsparametre, slukket signal, signal overstrøm og overspænding osv. Omgivelsestemperatur: -20—50 grader (andre temperaturer er valgfri)

Beskyttelsesklasse: IP65 (IP67 valgfri) Justeringsposition: ventilposition mekanisk indikation, display display

Manuel funktion: ingen grund til at skifte, direkte betjening af det mekaniske håndhjul, når strømmen er slukket, og knapbetjening, når strømmen er tændt. Fejlalarm: omfattende fejlalarmsignal, indikatorlys alarmindikation.

Momentbeskyttelse: Realiseret ved at styre motorens udgangseffekt uden brug af kontakter for at reducere fejlfrekvensen.

Fjernbetjeningsfunktion: infrarød fjernbetjening (valgfrit)

Elektrisk grænseflade: Standardkonfigurationen er velegnet til 2 8-12mm kabelgrænseflader, andre grænseflader kan tilpasses, og 3 grænseflader kan leveres.

Installations- og fejlretningstrin

1 Fastgør aktuatoren til ventilen;

2 Ledninger

2.1 Strømforsyning: DC24V----L1 er forbundet til den positive pol, L2 er forbundet til den negative pol; AC24V----L1\L2 uanset polaritet; AC220V---L1\L2 uanset polaritet; AC380---L1\L2 er tilsluttet til to vilkårlige strømførende ledninger.

2.2 Feedbacksignal og fejlalarmsignal kontaktkapacitet for ventil åben position\ventil lukkeposition: DC24V/2A, AC250V/2A; Ventil åben og ventil lukke styresignaler skal specificeres før bestilling, hvis aktive signaler bruges.

2.3 Ledningsdelens strømforsyning og styresignal bør dirigeres separat for at undgå interferens med signalet.

3 Display interface

4 LED lys

Aktuatoren giver i alt 6 farver af LED-indikatorlys, og farverne fra venstre mod højre er orange, blå, hvid, rød, grøn og gul. in: Det orange lys er drevalarmindikatorlyset, når strømforsyningens underspænding eller overspænding opstår, vil lyset blinke, ellers vil det være slukket; Det blå lys er motorens strømindikatorlys; Det hvide lys er aktuatorens strømindikatorlys; Det røde lys er den helt lukkede indikatorlampe, som lyser, når ventilen er helt lukket, eller ventilen åbner; Det grønne lys er den helt åbne indikatorlampe, som lyser, når ventilen er helt åben eller ventilen lukker; Det gule lys er indikatorlyset for positionsfejlsalarm, som lyser, når ventilen ikke kan nå målpositionen, og en fejlmeddelelse vises på displayet.

5 knapper

Medmindre andet er angivet, er nøglefunktionerne som følger:

op:

Når den er på plads, er aktuatorens bevægelsesretning opad

Skift til forrige menuvalg ned-tast): Når den er på plads, er aktuatorens køreretning nedad

Skift til næste menupunkt

Funktionstaster:

Tryk og hold i 1 sekund for at åbne menugrænsefladen Tryk og hold nede i 1 sekund for at bekræfte

6 Installation og fejlretning

6.1 Indtast menumetoden: tryk og hold funktionstasten nede i 1 sekund for at gå ind i menugrænsefladen

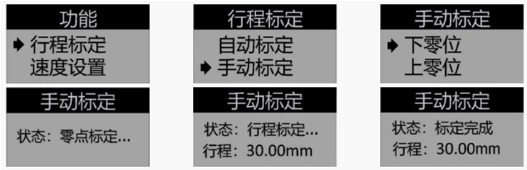

6.2 Slagkalibreringsmetode: Denne model giver to tilstande til automatisk slagkalibrering og manuel slagkalibrering. 6.2.1 Automatisk slagkalibreringsmetode: efter at have gået ind i menuen, vælg menuen for slagkalibrering, tryk på funktionstasten for at komme ind i undermenuen, vælg automatisk kalibrering, gå ind i næste menu, vælg nulretningen og indtast derefter automatisk slagkalibreringen. Når kalibreringen er fuldført, vender den automatisk tilbage til hovedgrænsefladen.

6.2.2 Manuel kalibreringsmetode: Efter at have gået ind i menuen, vælg menuen for slagkalibrering, tryk på funktionstasten for at gå ind i undermenuen, vælg manuel kalibrering, gå ind i næste menu, vælg nulretningen og gå derefter ind i nulpunktskalibreringsgrænsefladen, tryk på op- og ned-tasterne for at betjene aktuatoren til den ønskede nulpunktsposition, tryk let på funktionstasten for at bekræfte, tryk på op- og nedtasterne for at køre aktuatoren til den fulde position, tryk og hold funktionstasten nede i 3 sekunder for at fuldfør kalibreringen, og den vil automatisk vende tilbage til hovedgrænsefladen, efter at kalibreringen er afsluttet.

Produktets dimension

Produktparametre

DLA model

DSL-Ex model
