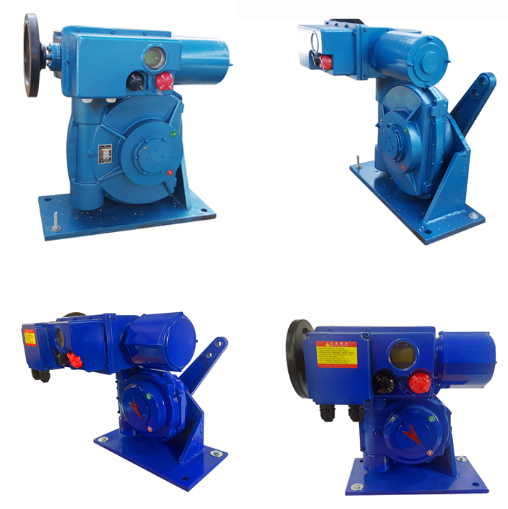

Primært funktion og funktioner
Kvart-drejning elektrisk aktuator omfang af drejning 0-90 grad, Udgangsmomentet er angivet med Nm, Justering af udgangsarmen i enhver position i henhold til åben-lukket grad af ventil. Praktisk at betjene.
1.Signal afbrydelse beskyttelse funktion.
2. Overdrejningsmomentbeskyttelsesfunktion.
3. Mekanisk og elektrisk dobbelt endestopkontakt rejsebeskyttelsesfunktion.
4 "Fjern auto / fjernbetjening manuel / lokal" tre tilstande kan skiftes, og med on-site elektrisk betjening, felthåndhjul betjeningsfunktioner.
5.Positive og negative effekter konvertering funktion.
6.Forhindr motorens udløb med den dynamiske elektriske bremsefunktion.
7. Højtydende servomotor, kan ofte starte uden varme.
8.Variety af kontroltilstande: Kan modtages standardstrømsignal, passivt kontaktsignal og bussignaler.
9. Forsyningsspænding kan produceres i henhold til brugerkrav.
10.Har stærk anti-interferens evne.
11. Valgfri trefaset effektfasetabsbeskyttelsesfunktion og automatisk korrektionsfase.
Modelforberedelsesmetode
Type | Moment | Spænding | Hastighed | Installationsmetode | Styring metode | Særlig fungere | Kodebeskrivelse af hver del |
OA | Udgangsmoment | Arbejdsmoment, digital repræsentation, enhed: Nm | |||||
SOM | K | Enkeltfaset 220V.AC 50Hz | |||||
BS | F | Trefaset 380V.AC 50Hz | |||||
Et plus RS | Strømforsyning | Bedømmelse af rejsetid (90 grader), digital repræsentation, enhed: S | |||||
B plus RS | Rejsetid
| H | Montering af fodplade | ||||
Z | Direkte monteret installation | ||||||
Ckontrolmetode | G | Standard integration proportional modulering,4-20mA | |||||
Y | Fjernstyret, on-off input | ||||||
N | Intelligent, 4-20mA-imput | ||||||
C | Hovedlinje | ||||||
Ckontrolmetode | P | Med maskine i drift | |||||
Eks | Eksplosionssikker | ||||||
----T | Særlige krav: høj, lav temperatur, arbejdsspænding, dimension, vandring osv. |
Rejsetid kan tilpasses
Type | Udsætte kraft | Moment Nm | Fuld Rejsetid | Flangeudstyr | Fodmontering | Motor | （Load rate 50 pct） | ||||
arbejde | maksimum | udsigt udefra | nettovægt kg | udsigt udefra | kugleformet hængsel
| arbejdshastighed Kw | roterende hastighed rpm | mærkestrøm | startstrøm | ||
OA10K OA10F | 100 | 150 | 25 | billede | 11 | billede | SQJ-10 | 0.025 | 1500 | 1.00 | 2.00 |
0.025 | 0.35 | 1.20 | |||||||||
AS25K AS25F | 250 | 375 | 30 | 22 | SQJ-25 | 0.065 | 1500 | 1.20 | 2.60 | ||
0.065 | 0.90 | 1.80 | |||||||||
BS60K BS60F | 600 | 1000 | 30 | 32 | SQJ-60 | 0.16 | 1500 | 2.20 | 4.50 | ||
0.16 | 1.50 | 3.00 | |||||||||
Et plus RS100K Et plus RS100F | 1000 | 1400 | 30 | 48 | SQJ-100 | 0.25 | 1500 | 2.60 | 5.60 | ||
0.25 | 2.00 | 6.00 | |||||||||
B plus RS160K B plus RS160F | 1600 | 2000 | 40 | 76 | SQJ-160 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B plus RS250K B plus RS250F | 2500 | 3000 3200 | 40 | 78 | SQJ-250 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B plus RS400K B plus RS400F | 4000 | 4000 4800 | 65 | 86 | SQJ-400 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B plus RS600K B plus RS600F | 6000 | 6000 6000 | 105 | 92 | SQJ-600 | 0.55 | 1400 | 3.40 | 9.60 | ||
0.4 | 2.50 | 7.50 | |||||||||
B plus RS800F | 8000 | 9600 | 105 | 137 | SQJ-800 | 0.65 | 1400 | 2.50 | 9.60 | ||
B plus RS1000F | 10000 | 12000 | 125 | 137 | 1.1 | 2.50 | 9.60 | ||||
B plus RS1200F | 12000 | 14000 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
B plus RS1400F | 14000 | 15600 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
Farve på elektrisk aktuator kan tilpasses
Høj temperatur Split tilpasning
Høj temperatur kan beskadige printkortet og motoren på den elektriske aktuator. I lyset af denne situation er løsningen at gøre den elektriske aktuator til en separat type, eller direkte tilføje en forlængerstang til aktuatoren og ventilen, med den kontinuerlige innovation af elektrisk aktuatorteknologi, forskellige typer og modeller af elektriske aktuatorer tilpasset til forskellige miljøer spiller en vigtig rolle i elproduktionsprocessen. Anvendelsen af split elektriske aktuatorer er et typisk tilfælde. Den elektriske aktuator af delt type kan arbejde i omgivelser med høj temperatur og høj luftfugtighed, det har betydningen af anvendelse og fremme. Anvendelsen af denne teknologi opnår formålet med langsigtet stabil drift af den elektriske aktuator etableret under den teknologiske transformation i et særligt miljø.
Implementeringen af den opdelte transformation af den elektriske aktuator omfatter hovedsageligt forberedelsen af den opdelte kontrolboks, den delte kontrolboks og aktuatorforbindelsen, aktuatorfejlfinding og andre dele.
Lav først en delt kontrolboks, i kontrolboksen, for at samle alle slags elektroniske komponenter for at opnå kontrolkravene, komponenter, betjeningsknapper, feedback-instruktioner, lokale fjernbetjeningshåndtag osv. er installeret på kontrolboksens panelenhed. Hvis der er krav om at forhindre vandindtrængning, kan der indstilles en delt kontrolboks med et højere beskyttelsesniveau, og en delt kontrolboks kan indstilles.
Det kan designes og monteres af sig selv, eller det kan outsources til forarbejdning og produktion efter funktionelle krav. I henhold til forholdene på stedet skal du færdiggøre forberedelsen af kontrolboksen efter fastgørelse af kontrolboksen.
Tråd Kabellængde og diameter
Transformer model | Længde (m) | Diameter af enkelt ledning (mm² ) | ||
100VA 24VAC | 50 | 2 | ||
100 | 3.5 | |||
250VA 24VAC | 50 | 3.5 | ||
100 | 6 | |||
500VA 24VAC | 50 | 10 | ||
100 | 20 |
Vigtigste tekniske parametre
Indgangssignal:4-20mA impedans 250 Ω,0-10mA impedans 200 Ω
Dødt område (følsomhed):0.3-3 procent Kontinuerlig justerbar
Input-kanal: en analog aktuel inputkanal, et sæt switch-volumenkanal.
Udgangskanal:4-20mA DC-impedans > 50 Ω. Indgangskanalen er isoleret fra udgangskanalen.
Udgangsmoment og vandring.
Lineær drejning: 2000N-25000N vandring 10,16,25,40,100 mm
Kvartalsdrejning: 100-40000Nm vandring 90 grader
Multisving: 40-400Nm rejse 1-50 cirkel
Grundlæggende fejl:±1 procent ;±1,5 procent
Afkastforskel: Mindre end eller lig med ±1 procent
Dæmpningsegenskaber: Ingen oscillation (nul periodeoscillation)
Beskyttelsesniveau: IP67
Driftsmiljø:
1. Temperatur: -28-- plus 70
2.Fugtighed: Mindre end eller lig med 95 procent
3.Shake: frekvens 10-100Hz-styrke, 0.5 gange tyngdeacceleration
4. Virkning:<>
5. Barometertryk:72.5-106KPa
De ikke-ætsende gasmedier i den omgivende luft må ikke bruges på brændbare og eksplosive steder.(De eksplosionssikre produkter kan findes i min virksomheds eksplosionssikre produkters prøve.)
Spænding og strømforsyning
220V--±10 procent 50Hz
Enkeltfaset: 220V--±10 procent 50Hz
380V--±10 procent 50Hz
Trefaset: 380V--±10 procent 50Hz
*Særlig spænding, frekvens skal tilpasses på forhånd.
Fordel
FRY er en specialiseret virksomhed, der har produceret elektriske aktuatorer og relaterede produkter, der driver industrielle ventiler siden 2014, FRY producerer produktlinjer, der kan anvendes på forskellige områder, lige fra vandbehandling såsom vandforsyning og spildevand til elproduktion og petrokemiske områder, og sælger dem til kunder over hele verden.
FRY har en 3Q-filosofi for at opfylde kundernes behov.
Hurtig levering
FRY respekterer leveringsdatoer og foreslår den hurtigst mulige leveringstid.
Hurtig service
FRY driver serviceorganisationer og -systemer til at handle så hurtigt som muligt, hvis der opstår et problem relateret til vores produkt.
Hurtig reaktion
FRY arbejder på at give vores kunder en følelse af tillid ved at svare på kundernes anmodninger, så snart de er modtaget.
