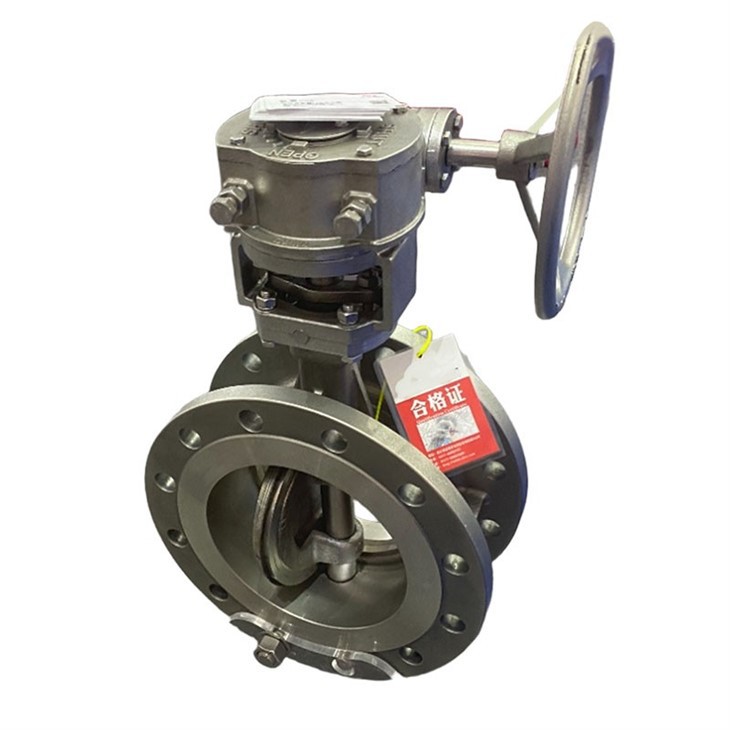

Tre excentrisk orm gear sommerfuglventil
OVERSIGT
Sommerfuglventilen, også kaldet klapventilen, er en almindelig flowkontrolventil i industrien og civilligt liv. Det bruges ofte til afbryderkontrol af lave - trykrørledninger. Sommerfuglventilen er en ventil, der bruger en disk - formet åbning og lukningsdel (sommerfuglplade) til at gengælde ca. 90 grader for at åbne, lukke eller justere strømmen af mediet. Sommerfuglventilen kan bruges til at kontrollere strømmen af forskellige typer væsker såsom luft, vand, damp, forskellige ætsende medier, mudder, olie, flydende metal og radioaktive medier. Det spiller hovedsageligt en rolle at skære af og throttling på rørledningen. Sommerfuglventilåbningen og lukningsdelen er en disk - formet sommerfuglplade, der roterer rundt om sin egen akse i ventilkroppen for at opnå formålet med at åbne, lukke eller regulere.
Strukturelle funktioner
Sommerfuglventilen har egenskaberne ved enkel struktur, lille størrelse, letvægt, lavt materialeforbrug, lille installationsstørrelse, hurtig skift, 90 graders frem- og tilbagegående rotation og lille køremoment. Det bruges til at afskære, forbinde og justere mediet i rørledningen og har gode væskekontrolegenskaber og lukning og forseglingsydelse.
Sommerfuglventiler kan transportere mudder med minimal flydende akkumulering ved røråbningen. God tætning kan opnås under lavt tryk. God justeringsydelse.
Det strømlinede design af sommerfuglpladen reducerer tab af væskemodstand, hvilket gør det til en energi - redningsprodukt.
Ventilstammen er en gennem - STEM -struktur, som er blevet tempereret og har gode omfattende mekaniske egenskaber, korrosionsbestandighed og slidbestandighed. Når sommerfuglventilen åbnes og lukkes, roterer ventilstammen kun, men bevæger sig ikke op og ned. Pakning af ventilstammen er ikke let at blive beskadiget, og tætningen er pålidelig. Den er fastgjort med keglepinen på sommerfuglpladen, og den udvidede ende er designet til at forhindre, at ventilstammen kollapser, når forbindelsen mellem ventilstammen og sommerfuglpladen ved et uheld er brudt.
Forbindelsestilstandene inkluderer flangeforbindelse, Wafer -forbindelse, knudepunktsforbindelse og forbindelse til lug wafer. Drevtilstande inkluderer manuelt, orm geardrev, elektrisk, pneumatisk, hydraulisk, elektro - hydraulisk binding og andre aktuatorer, som kan realisere fjernbetjening og automatisk drift.
Klassifikationer
I henhold til kørselstilstanden for sommerfuglventilen er sommerfuglventilen opdelt i elektrisk sommerfuglventil, pneumatisk sommerfuglventil, hydraulisk sommerfuglventil og manuel sommerfuglventil. I henhold til forskellen i strukturel type er sommerfuglventilen opdelt i midtlinie sommerfuglventil, enkelt excentrisk sommerfuglventil, dobbelt excentrisk sommerfuglventil og tredobbelt excentrisk sommerfuglventil.
1. Centerlinie Butterfly Valve: Ventilstamaksen, sommerfuglpladecenter og kropscentrum for midtlinie sommerfuglventilen er i samme position med enkel struktur og praktisk fremstilling. Almindelige gummiforede sommerfuglventiler hører til denne kategori. Fordi sommerfuglpladen og ventilsædet altid er i en tilstand af ekstrudering og skrabning, er modstandsafstanden stor og slidet er hurtigt.
2. Enkelt excentrisk sommerfuglventil: For at løse ekstruderingsproblemet med sommerfuglpladen og ventilsædet på den koncentriske sommerfuglventil blev der produceret en enkelt excentrisk sommerfuglventil. Dets strukturelle træk er, at ventilstamaksen afviger fra midten af sommerfuglpladen, så de øvre og nedre ender af sommerfuglpladen ikke længere bliver rotationsaksen, spredt og reducerede overdreven ekstrudering af de øverste og nedre ender af sommerfuglpladen og ventilsædet. Da rotationscentret på sommerfuglpladen (dvs. ventilakselcentret) og sommerfuglplatten.e tætningskors - er indstillet excentrisk, adskilles sommerfuglpladeforseglingsoverfladen gradvist fra ventilsædet tætningsoverflade under åbningsprocessen for sommerflyventilen. Når sommerfuglpladen roterer til 20 graders ~ 25 grader, adskilles sommerfuglpladeforseglingsoverfladen fuldstændigt fra ventilsædet forseglingsoverflade. Når sommerfuglpladen åbnes helt, dannes der et hul mellem de to tætningsoverflader. Som et resultat reduceres den relative mekaniske slid og ekstrudering mellem de to tætningsoverflader kraftigt under åbnings- og lukningsprocessen for sommerfuglventilen og sikrer derved tætning af sommerfuglventilen.
Forseglingsstruktur af enkelt excentrisk forsegling af sommerfuglventil
3.. Den dobbelte excentriske sommerfuglventil, som er den mest anvendte, forbedres yderligere på grundlag af den enkelte excentriske sommerfuglventil. Dets strukturelle træk er, at ventilstamaksen afviger fra både midten af sommerfuglpladen og midten af kroppen. Den dobbelte excentriske effekt gør det muligt for sommerfuglpladen hurtigt at adskille sig fra ventilsædet, efter at ventilen er åbnet, hvilket eliminerer det unødvendige overdrevne ekstrudering og skrabning mellem sommerfuglpladen og ventilsædet, hvilket reducerer åbningsmodstanden, reducerer slid og øger ventilsædets levetid. Da rotationscentret for sommerfuglpladen (dvs. ventilaksecentret) og midtlinjen i ventilkroppen modregnes i størrelse på grundlag af den enkelte excentriske sommerfuglventil, adskiller forseglingsoverfladen af åbningsprocessen af sommerfuglpladen fra ventilsædet tætning overflade hurtigere end den enkelte excentriske tætningsmugteventil under åbningsprocessen for sommerfladet. Når sommerfuglpladen roterer til 8 grader ~ 12 grader, adskilles tætningsoverfladen på sommerfuglpladen fuldstændigt fra ventilsædet tætning. Når den åbnes fuldstændigt, dannes et større hul mellem de to tætningsoverflader. Designet af denne type sommerfuglventil reducerer det mekaniske slid og trængsel og trykdeformation mellem de to tætningsoverflader i høj grad og forbedrer tætningens ydelse af sommerfuglventilen.
Forseglingsstruktur af dobbelt excentrisk tætning af sommerfuglventil
4. For at opnå høj temperaturresistens skal metalforseglinger anvendes, men lækagen er stor; For at opnå nul lækage skal der anvendes bløde tætninger, men de er ikke modstandsdygtige over for høj temperatur. For at overvinde denne modsigelse af den dobbelte excentriske sommerfuglventil var sommerfuglventilen excentrisk for tredje gang. SO - kaldet tredje excentricitet betyder, at formen på tætningsparet ikke er en positiv kegle, men en skråt kegle.
Fordi midtlinjen på ventilsædet opvejes fra midterlinjen i ventilkroppen på grundlag af den dobbelte excentriske sommerfuglventil, vil tætningsoverfladen på sommerfuglpladen straks adskilles fra forseglingsoverfladen på ventilsædet i det øjeblik, hvor den åbningsstedssædet er åbnet under åbningsstolen. Når det er helt åbnet, dannes et hul mellem de to tætningsoverflader, hvilket er det samme som for den dobbelte excentriske tætning af sommerfuglventil. Designet af denne type sommerfuglventil eliminerer fuldstændigt det mekaniske slid og slid mellem de to forseglingsoverflader, hvilket forbedrer tætningens levering og levetid på sommerfuglventilen.
Grundlæggende tekniske parametre
Ventiltype: sommerfuglventil
Drevtilstand: Manual/elektrisk/pneumatisk/turbinedrev
Forbindelsestype: Flange/wafer/svejset
Strukturel type: Enkelt excentrisk/dobbelt excentrisk/tredobbelt excentrisk
Tætningstype: blød tætning/metalforsegl
Nominelt pres: 16MPa osv.
Nominel diameter: 10 ~ 5000 mm
Ventilkropsmateriale: støbt stål/rustfrit stål osv.
Relevant temperaturområde osv.
Applikationer
Sommerfuglventiler er velegnede til frisk vand, spildevand, havvand, saltvand, damp, naturgas, mad, medicin, olieprodukter, forskellige syrer og alkalier og andre rørledninger, der kræver komplet forsegling, nul gas testlækage, høje levetidskrav og arbejdstemperaturer mellem -10 grader og 150 grader.
Bløde - forseglede excentriske sommerfuglventiler er velegnede til to - måde åbning og lukning og regulering af ventilations- og støvfjernelsesrørledninger og er vidt brugt i gasrørledninger og vandveje i metallurgi, lys industri, elektricitet og petrokemiske systemer. Metal - til - metaltråd - forseglet dobbelt - excentriske sommerfuglventiler er egnede til byopvarmning, gasforsyning, vandforsyning og anden gas, olie, syre og alkali -rørledninger som regulerende og kastende enheder
In addition to being used as program control valves for large-scale pressure swing adsorption (PSA) gas separation devices, metal-to-metal face-sealed triple-eccentric butterfly valves can also be widely used in petroleum, petrochemical, chemical, metallurgy, electricity og andre felter.
Ventil interne komponentmaterialer
Hovedmetoder til hærdning af behandling
Almindelige anvendte ventilens interne komponentmaterialer er SUS304, SUS316, SUS316L, SUS410, SUS420 osv. Og behandles i overensstemmelse hermed i henhold til forskellige væskeforhold. Til kontrol af kavitationsvæsker, væsker, der indeholder faste partikler og høje - temperatur og høj - tryksituationer, skal de hærdes. Behandling for at forlænge ventilens levetid.
Varmebehandling
A.304/316 Solid Solution Treatment
Denne række materialer er austenitisk rustfrit stål og bruges hovedsageligt i arbejdsforhold, hvor mediet er ætsende eller i lav - temperatursituationer. Når mediet er meget ætsende, skal der udføres opløsningsbehandling. Formålet med løsningsbehandling er at forbedre materialets hårdhed og korrosionsmodstand.
Temperaturområde -196 ~ 530 grad
B.410/420 slukning og temperering af behandling (slukning + temperering)
Materialet i denne serie er martensitisk rustfrit stål, som er en fremragende kavitation - resistent materiale. Det skal slukkes og tempereres, når det bruges i høj - temperatur og høj - trykforskellesituationer. Formålet med at slukke og temperere behandling er at forbedre materialets hårdhed og udvide dets levetid under barske arbejdsforhold.
Temperaturområde -45 ~ 425 grad
C.17-4PH Nedbørshærdningsbehandling
Forskellige typer og mængder af styrkelse af elementer føjes til den kemiske sammensætning af rustfrit stål, og forskellige typer og mængder af carbider, nitrider, carbider og intermetalliske forbindelser udfældes gennem nedbørshærdningsprocessen, hvilket ikke kun forbedrer stålets styrke, men opretholder tilstrækkelig hårdhed. En type høj - styrke rustfrit stål, benævnt nedbørshærdning.
Temperaturområde -45 ~ 425 grad
Overfladehærdningsbehandling
Overfladevarmebehandling er opdelt i to kategorier: overfladespænding og overflade kemisk varmebehandling.
en. Flammeopvarmningsoverfladeudslip, kontakt elektrisk opvarmningsoverflade slukning, induktionsopvarmningsoverflade slukning osv.
b. Karburering, nitridering, kulstofitriding, chromboronisering, kobberinfiltrerende osv.
Overfladebehandling
Stellite -beklædning (hovedkomponenter CO, CR, W) er en almindeligt anvendt hærdningsbehandlingsmetode med fremragende korrosionsbestandighed. Der er to metoder til stellitoverflade: fuld overflade og delvis overflade. Der er ingen standardregulering for den specifikke overflademetode. Det afhænger normalt af de forskellige tryk og temperaturer i væsken, og om væsken indeholder partikler.
Pakningsbeskyttelsesforanstaltninger
Emballagestruktur og materialer
Emballagen skal være designet til at være både stærk og let til at modstå forskellige pres og påvirkninger under transport. De anvendte materialer skal have god vejrbestandighed, kemisk modstand og slidstyrke til at tilpasse sig forskellige transportmiljøer.
Forsegling og lækage - bevis
Emballagen vedtager pålidelig tætningsteknologi, såsom varmeforsegling, limforsegling eller brugen af tætningsringe, for at sikre emballagens lufttæthed og flydende tæthed.
Let at håndtere og identificere
Størrelsen og vægten af emballagen er i overensstemmelse med ergonomiske principper, hvilket sikrer sikker og praktisk håndtering for håndterere. På samme tid angiver emballagen tydeligt lastoplysningerne, såsom navn, vægt og destination, til hurtig identifikation og klassificering.
Speciel lastidentifikation
For specielle varer, såsom brandfarlige, eksplosive, giftige, ætsende eller radioaktive stoffer, skal den tilsvarende farlige vareriket være påført emballagen.
Farlige varer emballagespecifikationer
For specielle varer, såsom brandfarlige, eksplosive, giftige, ætsende eller radioaktive stoffer, skal den tilsvarende farlige vareriket være påført emballagen.
CERTIFICERING
Virksomhedsoversigt
Vores firma ligger i Zhongbei Industrial Park, Xiqing District, Tianjin. Det er en professionel virksomhed, der integrerer mechatronics, herunder design og udvikling, produktion og samling, salg og service af elektriske aktuatorer og ventilprodukter.
Produktionsbasen dækker et areal på 2.000 kvadratmeter
Virksomhedskvalitetsinspektion QC -proces
01. Intern test
Kontroller synsglas og markør for justering.
Kontroller ledningerne for korrekt justering.
Kontroller den åbne og nære grænse -cams for fuldt engagement.
Kontroller markøren for fuldt engagement.
Kontroller markørpositionen for justering med den elektriske aktuator.
Kontroller de interne skruer for tæthed.
02. Udseendeinspektion
Kontroller for malingsskrælning/pletter
Manuel skruenøgle
Vandtæt stik
Manuelt støvstik
03. Produkttype
Er spændingen i overensstemmelse med produktskumkassen markering?
Er kontroltypen i overensstemmelse med produktskumkassen markering?
04.Marking
Brug lasermærkemaskine til at markere produktnummer
Inspektionsemner til komplette ventilsæt
01. I henhold til oplysningerne om produktionsordren skal du kontrollere, om følgende indhold er i overensstemmelse med produktionsordren
Ventilmængde
Ventildiameter
Ventilmateriale
Ventilforbindelsesmetode
Ventiltryk
Aktuatorspænding
Aktuatorkontroltype
Er aktuatoreksplosionen - bevis?
02. Kontroller fastgørelsesskruerne
Kontroller, om skruerne mellem ventilen og den elektriske aktuator er strammet eller ej.
Standardiseret sikkerhedsproduktionsproces i værkstedet
Arranger
Fjern og organiser uønskede genstande, frigør plads, brug plads fleksibelt, forhindrer misbrug og forkert placering og form den samlede arbejdsplads.
Organisere
Find og markér de ting, du har brug for, organiser dem, gør arbejdspladsen klare med et øjeblik, skab et ryddeligt arbejdsmiljø og forkort den tid, det tager for at finde genstande.
Rensning
Oprethold et rent, ryddeligt, behageligt arbejdsmiljø, stabil kvalitet og reducer industriel akkumulering.
Ryddelig
Oprethold tidligere 3'ere -resultater, rene, opretholde 3s resultater og efterlade et godt indtryk på kunderne.
Kvalitet
Udvikle gode vaner og kvaliteter ved at overholde regler, kultivere gode vaner hos medarbejdere, der overholder reglerne og skaber en holdånd.
Status og rolle på 5s
1. Forbedre virksomhedsbillede
2. Forbedre produktivitet og arbejdseffektivitet
3. Forbedre produktionsomsætningen
4. Reducer fejl og sørg for kvalitet
5. Styrke sikkerheden og reducer potentielle sikkerhedsfarer
FAQ
Hvad med din pris?
Skønt høj kvalitet, men prisen er varierer gunstig.
Hvad er din MOQ?
Et stykke.
Hvad er leveringstiden?
Det er cirka 2-4 uger efter, at vi modtager betalingen.
Har du produkter på lager?
Ja, nogle lager kan sendes ud inden for 3 dage.
Tester du alle dine varer inden levering?
Ja, alle produkter inspiceres fuldt ud inden levering.
Hvad er garantien?
Vores garanti er et år. Når du har modtaget varerne, skal du bare tage billeder eller videoer at sende os, når du har modtaget varerne. Vi vil re - gøre det til re - finansiere dem til kunderne, når vi bekræfter, at det er vores ansvar.
