Manuel roterende sommerfuglventil
Butterflyventil af flangetype
Manuel orm gear sommerfuglventil er en ventil, der får sommerfuglpladen til at rotere gennem en orm gear transmissionsmekanisme. Det bruges hovedsageligt til afskæring, regulering og flowkontrol af medier i rørledninger. Dens kernefunktion er at forstærke drejningsmomentet ved manuelt at dreje orm gearet og køre sommerfuglpladen for at rotere 0 grader ~ 90 grad for at opnå åbning og lukning.
Produktfunktioner
Kompakt og let struktur
Lav vedligeholdelse og lang levetid
Korrosionsbestandig støbt stålventilkrop
Nul lækage blød tætning
Manuel arbejdsbesparende operation
Multi-Scenario-applikation
DN50 ~ DN1000 PN10 ~ 16
Temperaturresistens -20c ~ 300c
Gælder for væske/gas/pulver
Den overordnede struktur er kompakt, kun få dele er nødvendige for at fuldføre samlingen, lille størrelse, let vægt, praktisk til brug i scenarier med begrænset rørledningsplads
Ventilkrop og sommerfuglplade
Ventilkrop: For det meste lavet af støbejern, støbt stål eller rustfrit stål, understøtter flangetype, wafertype og andre forbindelsesmetoder (DN50 ~ DN1000).
Sommerfuglplade: Skiveformet struktur, installeret lodret i midten af rørledningen, parallelt med væsketningen, når den er helt åben for at reducere strømningsmodstanden.
Transmissionsmekanisme
Turbineormenhed: Momentforstærkning opnås gennem ormmeshing-turbinen, hvilket reducerer manuel driftskraft (især egnet til ventiler med stor diameter på DN300 og derover);
Håndhjul/håndtag: Rotationsvinkel er begrænset til 90 grader, med uret lukning, åbning af mod uret, driftstid mindre end eller lig med 10 sekunder (inden for DN700).
Elastisk tætning
Forseglingsringen er lavet af nitrilgummi eller polytetrafluoroethylen, indlejret i ventilkroppen eller sommerfuglpladen, der er egnet til normal temperatur og lavtryksmedier (såsom vand, gas) mindre end eller lig med 100C;
Metalforsegling
Sammensat rustfrit stål og fleksibel grafitstruktur med en temperaturmodstand på op til 300 ° C, der er egnet til høje temperatur og højtryksbetingelser (såsom damp og olie).
Anvendelsesomfang
Industrielle scenarier: Brugt i olie-, kemiske og kraftsystemer til at regulere eller afskære vand, damp, gas og andre medier, især egnet til høje temperatur og højtryksmiljøer såsom røg og luftkanaler og gasrørledninger;
People's Livelihood-områder: Brugt som afskæringsventiler i rørledninger med lavt tryk såsom opvarmning, vandforsyning og dræning.
Manuelle ventiler

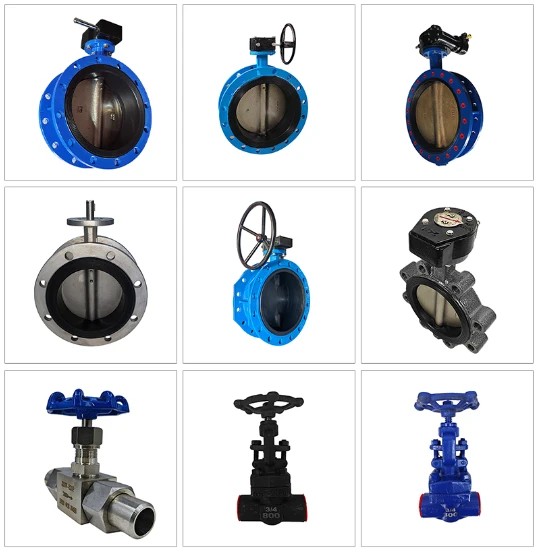

Produktdisplay
