Elektrisk aktuator
Oversigt

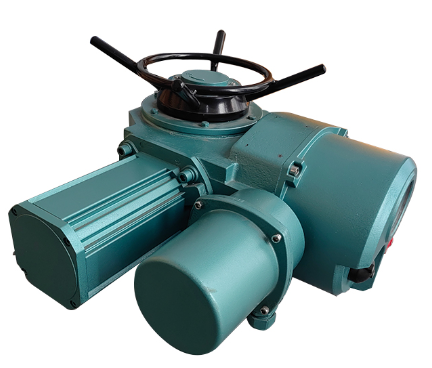

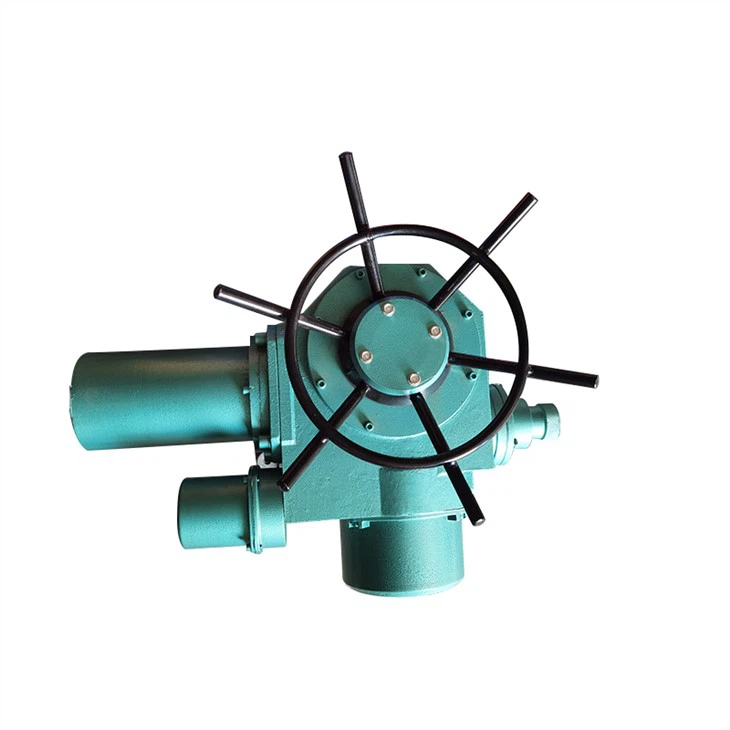

Multi-turn elektrisk ventilaktuator, kaldet Z-type denso for kort, er en drivanordning til ventiler til at realisere åbning, lukning eller modulerende kontrol. Z-type denso er velegnet til skydeventiler, kugleventiler, membranventiler, stempelventiler, drosselventiler, vandporte osv. Den kan bruges til stigende spindelventiler og skjulte spindelventiler. Denne serie af elektrisk udstyr har karakteristika af komplette funktioner, pålidelig ydeevne, lille størrelse, let vægt og bekvem brug og vedligeholdelse. Fjernstyring, central styring og automatisk styring kan implementeres på ventilen. Udbredt i elektrisk kraft, metallurgi, olie, kemisk industri, papirfremstilling, spildevandsbehandling og andre industrier. Ydeevnen af dette produkt er i overensstemmelse med bestemmelserne i JB/T8528-1997 "Tekniske betingelser for almindelig elektrisk ventilaktuator". Ydeevnen for den eksplosionssikre type er i overensstemmelse med GB3836.1-2000 "Elektrisk udstyr til eksplosive gasatmosfærer Del 1: Generelle krav", GB3836.2-2000 "Elektrisk udstyr til eksplosive gasatmosfærer Del 2: Flammesikret type "d"" og bestemmelserne i JB/T8529-1997 "Tekniske betingelser for eksplosionssikker elektrisk ventilaktuator". Multi-turn elektriske enheder er klassificeret efter beskyttelsestyper: udendørs type og eksplosionssikker type; I henhold til kontroltilstanden: der er intelligent on-off type og intelligent modulerende type; Afhængigt af tilslutningstypen: der er momenttype, kraftværkstype og tryktype.
Arbejdsmiljø og vigtigste tekniske parametre
Strømforsyning: konventionel, trefaset 380V (50Hz) speciel, trefaset 660V, 415V (50Hz, 60Hz)
Enkeltfaset 220V, 110V (50Hz, 60Hz)
· Arbejdsmiljø:
①Omgivelsestemperatur: -20~ plus 60 grader (specialbestilling -40~ plus 80 grader)
② Relativ luftfugtighed:<95% (at 25C)
③Beskyttelsestype, udendørstypen bruges på steder uden brændbare, eksplosive og ikke-ætsende medier. Eksplosionssikre produkter omfatter dI og dIBT4. dI er velegnet til ikke-udgravede arbejdsflader i kulminer, og dIBT4 bruges på fabrikker og er velegnet til eksplosive gasblandinger, hvis miljø er gruppe IIA og IIB T1~T4. (se GB3836.1 for detaljer) ④Beskyttelsesniveau: IP55 (specialbestilling IP65, IP67)
3.3 Driftscyklus: kort tid 10 minutter (særbestilling 30 minutter).
Modelspecifikationer og hovedydelsesspecifikationer
Manuel elektrisk koblingsmekanisme
Den håndelektriske koblingsmekanisme er en semi-automatisk kobling, der skal trækkes i håndtaget for at skifte, når det er manuelt, og det vil køre automatisk, når den manuelle tilstand skifter til elektrisk. Dens struktur er vist i figur 9. Den består af et håndtag, et koblingsstykke, en opretstående stang, en kobling, en trykfjeder osv. Når håndhjulsbetjening er påkrævet, skubbes grebet til den manuelle retning, og koblingsstykket vil løft koblingen og komprimer kompressionsfjederen. Når håndtaget skubbes til en bestemt position, vil koblingen frigøres fra snekkehjulet og gå i indgreb med håndhjulet. Samtidig står den opretstående stang oprejst på endefladen af snekkehjulet under påvirkning af torsionsfjederen og understøtter koblingen i at falde. Efter at skiftet er afsluttet, kan håndtaget slippes, og håndhjulet kan bruges til betjening. . Når elektrisk drift er påkrævet, vil motoren drive snekkehjulet til at rotere, og den opretstående stang understøttet på endefladen af snekkehjulet vil falde ned. Under påvirkning af trykfjederen vil koblingen hurtigt bevæge sig i retning af snekkehjulet, gå i indgreb med snekkehjulet og koble fra håndhjulet på samme tid, hvilket automatisk realiserer manuel betjening. overgang til elektrisk tilstand. Bemærk: 1. Træk ikke i koblingshåndtaget under elektrisk drift! 2. Skub (eller træk) håndtaget i pilens retning, når du skifter. Hvis skub ikke er på plads, skal du skubbe håndtaget, mens du drejer håndhjulet
Nogle andelskunder
Elektrisk aktuator inspektion vareliste
