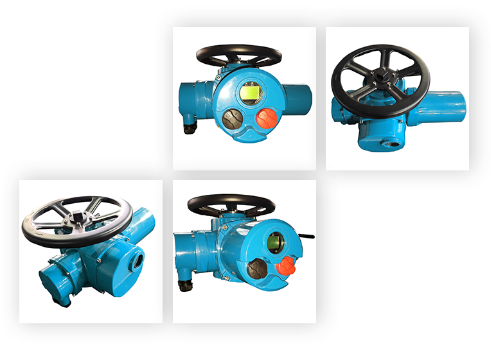

Elektrisk aktuator
Den multi-turn elektriske aktuator er den mest basale aktuator, som giver multi-turn (over 360 graders rotation) drift output drive, og bruges hovedsageligt med forskellige gateventiler, kugleventiler osv. De vigtigste tekniske parametre for valg af multi -drej elektriske aktuatorer er: lukkemoment (Nm) og udgangsakselhastighed (rpm). Den mekaniske grænseflade (udgangsaksel og flange) af multi-turn aktuatoren er i overensstemmelse med den nationale standard GB/T12222 og den internationale standard ISO 5210 og kan realisere rimelig mekanisk forbindelse med forskellige kontrollerede objekter. Den specielle flangeforbindelsesmetode kan også tilpasses efter brugeren.
Designfunktioner – Beskyttende
Grafisk interface, fjernindikation og datalogger er tilgængelige uden strøm
Eksplosionssikker i henhold til internationale standarder
Oliebadsmøring for lang levetid og mulighed for montering i enhver orientering
Forbedret beskyttelse ved brug af uafhængig moment- og positionsføling
Dobbeltforseglet i 10 dage til IP66/68 20 meter
Sikker, motoruafhængig håndhjulsbetjening
Detaljeret trendanalyse og diagnostiske data tilgængelige for asset management
Bluetooth-opsætningsværktøj giver mulighed for sikker kontrol og indikationskonfiguration i marken
En række aktuatorer med høj udgangshastighed med integrerede planetgear er tilgængelige. Transmissionen er optimeret, irreversibel og giver selvlåsende funktion til ventilen.
Aktuatoren er udviklet specifikt til omskifterventiler i flowmålerapplikationer, der kræver hurtig drift med positiv tætning og nul tilbagedrift.
Nem installation og vedligeholdelse med aftagelig trykbase
Altid på positionsregistrering, selv uden strøm
Kompatibel med forskellige fieldbus-, hardwired og analoge site-systemer
Designfunktioner – Beskyttelse
Beskyttelse er nøglen
Rig erfaring i brugen af elektriske aktuatorer gør produktet til førende inden for aktuatorbeskyttelse. Aktuatorer fungerer pålideligt i fugtige, ekstremt kolde eller varme miljøer, stærke UV-stråler og ætsende stoffer fra ørkener, tundra, havoverfladen til under jorden. Den vigtigste faktor med hensyn til aktuatorens pålidelighed er beskyttelsen mod miljøet, kort sagt det beskyttende hus. Standard fasebeskyttelse Elektronikken i den elektriske aktuator overvåger alle tre faser af strømforsyningen for at forhindre, at motoren overophedes. Hvis en eller flere faser går tabt, vil regulatoren forhindre excitation gennem styrekredsløbet. Aktuatoren viser også standardfaseinformation for strømforsyningen og kan give fjernindikation af alarmstatus.
Motorbeskyttelse, når ventilen er blokeret
Hvis ventilen sidder fast og ikke bevæger sig inden for 5 sekunder efter at startsignalet er sendt, vil det logiske kredsløb afbryde den reagerende kontaktor, og samtidig udsende en fejlmeddelelsesalarm for at forhindre overophedning af motoren.
Overophedningsbeskyttelse
Der er to termiske beskyttelsesrelæer inde i den elektriske spole. Hvis spolen er overophedet, kan temperaturregulatoren i motorspolen direkte registrere spolens temperatur og afbryde aktuatorens styrekreds. Øjeblikkelig omvendt beskyttelse Når aktuatoren modtager en øjeblikkelig koblingskommando, bruges et automatisk tidsforsinkelseskredsløb for at forhindre unødvendigt slid på ventilstammen og gearkassen fra stødbelastninger. Dette kredsløb begrænser også startstrømmen gennem kontaktoren.
Dobbelt tætning, dobbelt beskyttelse
Beskyttelsesniveau IP-undervands 3 meter, 48 timer, fuldt vandtæt og støvtæt. Et dobbelt tætningssystem sikrer, at indvendige komponenter er beskyttet, da den vandtætte klemrække isolerer de interne kabler fra samledåsen. Beskyttelsen opretholdes, selv når terminaldækslet er fjernet for feltledninger, og terminalmoduldækslet er forseglet.
Ikke-påtrængende permanent forsegling
Ved fejlfinding af aktuatoren på stedet er det ikke nødvendigt at fjerne endedækslet på el-boksen. Al opsætning og justeringer foretages ved hjælp af det medfølgende infrarøde opsætningsværktøj. Når den samles i et kontrolleret miljø, er luftkonvektion fuldstændig elimineret, og alle interne komponenter er permanent beskyttet. Ikke-påtrængende kontrol betyder, at der ikke bruges en gennemgående aksel gennem kontrolboksen.
Momentmåling
Aktuatoren kan pålideligt og nøjagtigt måle kraften ved at betjene ventilen, som er grundlaget for beskyttelsen af ventilen og aktuatoren. Aktuatorerne anvender teknologi, der er testet i eksperimenter og bevist i industriel praksis. Nøjagtige og repeterbare momentmålinger kan opnås, så længe frekvensen, spændingen og temperaturen varieres inden for det tilladte område.
Ventilpositionsmåling
Pålidelig processtyring afhænger af nøjagtig placering af ventilenderne af bevægelsen. Det patenterede berøringsfrie positionsmålesystem er det enkleste design inden for aktuatorstyring. En resolver med kun én bevægelig del konverterer rotationen af output-centermuffen til et elektrisk signal, som derefter sammenlignes med grænser gemt i sikker og ikke-flygtig hukommelse.
Designfunktioner – Beskyttelse
Beskyttelse er nøglen
Rig erfaring i brugen af elektriske aktuatorer gør produktet til førende inden for aktuatorbeskyttelse. Aktuatorer fungerer pålideligt i fugtige, ekstremt kolde eller varme miljøer, stærke UV-stråler og ætsende stoffer fra ørkener, tundra, havoverfladen til under jorden. Den vigtigste faktor med hensyn til aktuatorens pålidelighed er beskyttelsen mod miljøet, kort sagt det beskyttende hus.
Standard fasebeskyttelse
Elektronikken i den elektriske aktuator overvåger alle tre faser af strømforsyningen for at forhindre, at motoren overophedes. Hvis en eller flere faser går tabt, vil regulatoren forhindre excitation gennem styrekredsløbet. Aktuatoren viser også standardfaseinformation for strømforsyningen og kan give fjernindikation af alarmstatus.
Mekanisk holdbarhed, lang levetid
Høj kvalitet og udvalgte materialer omfatter aluminium/lavkobber aluminiumshus, støbejerns trykbase og støbejernsreduktionsgear (passende med bronzesnekkegear for øget gearlevetid og effektivitet).
Forenklet internt gear transmissionssystem opnår et-trins reduktion fra motor til udgangsaksel; ekstremt pålidelig, effektiv og nem at vedligeholde.
Oliebadssmøring maksimerer levetiden af mekaniske komponenter. Oliebadet skal ikke udskiftes eller serviceres i hele aktuatorens levetid.
Elektrisk systemdesign i betragtning af pålidelighed
Enkle, men robuste absolutpositionskoder giver høj pålidelighed og nøjagtighed, hvilket muliggør positionsdetektering, selv i tilfælde af tab af hoved- og reservestrøm. Positionsnøjagtigheden er inden for 0,1 % af sand position og kan registrere positionen af aktuatorens udgangsaksel i op til 8.580 komplette omdrejninger.
Høj ydeevne og pålidelighed med solid-state kontrol. På den lokale grænseflade er knapperne solide og tilbyder et valgfrit beskyttende siliciumcover for at forhindre opbygning af skadelige partikler over tid.
Testet og certificeret til barske miljøforhold
Bred driftstemperaturklassificering fra -60 grad (-76 grad F) til +85 grad (+185 grad F). Brint korrosionsbestandigt materialebeskyttelse og certificering tilgængelig.
Standard integreret varmelegeme for at forhindre beskadigelse af printkortet forårsaget af lav temperatur
Sikkerhedssystemet er tilgængeligt på Safety Integrity Level SIL 2 (én aktuator) eller SIL3 (to aktuatorer, hvoraf den ene bruges som alternativ).
Tilpasning af outputhastighed
Faktorer, der påvirker
Elektrisk aktuatormoment: - Form, friktionskoefficient mellem elektrisk aktuator og ventil, akseldiameter, friktionskoefficient af støtteflade, form for beklædningsmateriale (sæde), skæretrykforskel. -Flowhastighed, systemtrykkarakteristika og rørføringsmetode
Kombinationer af elektriske aktuatorer og disse faktorer skaber følgende drejningsmomenttyper: Ventiltætnings- og revnemoment, TS friktionsmoment af lejefladen, TB Dynamic Torque of Fluid Flow, TD
Statisk moment, Th
Moment er en funktion af mange faktorer, herunder det faktiske størrelsesforhold mellem hver producents ventildele som et mål for den generelle afvigelse i det ventilmoment, de producerer.
Valg af udgangshastighed: Når du vælger en elektrisk aktuator, skal udgangshastigheden for den elektriske aktuator vælges i henhold til ventilens skiftetid og den tid, det tager for ventilen at gå fra helt åben (eller helt lukket) til helt lukket (helt åben). Udgangshastigheden V kan beregnes i henhold til følgende formel. V=N/T (N - det samlede antal omdrejninger af ventilen, T - hele ventilens driftstid (minutter))
Valg af udgangsmoment: Elektriske aktuatorer er generelt designet til at imødekomme behovene for arbejdsforhold. Tianjin aktuatorer designer og fremstiller elektriske aktuatorer i henhold til ventilens arbejdsegenskaber. Hver elektrisk ventil skal åbnes, betjenes, lukkes og andre arbejdsforhold. Et vist drejningsmoment bruges som kraft til at drive ventilen, så designet af den elektriske aktuator er en meget vigtig overvejelse for dens udgangsmoment. Hver elektrisk aktuator har sine egne udgangsmomentparametre, så når man vælger en elektrisk aktuator, skal den elektriske aktuator Aktuatorens udgangsmoment være større end det moment, som ventilen faktisk kræver for at sikre åbning og lukning af ventilen.
