DZW elektrisk ventilaktuator
DZTB-serien af elektriske ventilaktuatorer er en ny generation af produkter uafhængigt udviklet af vores virksomhed ved at forbedre og perfektionere strukturer, optimere beskyttende ydeevne og nøgledele på originale modne produkter, den har nogle fordele, såsom: Kompakt struktur, lille volumen, smuk udseende og stabil ydeevne osv. Den fremragende beskyttelseskvalitet kan opfylde kravene fra mange designs: Flammesikret type, integreret on-off type og integreret modulerende type design. DZTB-serien af produkter bruges til at styre åbning og lukning af ventilerne. Produkterne kan bruges til skydeventil, kugleventil, afspærringsventil og membranventil. Produktet kan fungere nøjagtigt i henhold til kontrolinstruktionen, derfor er det nødvendigt med en drivenhed for at opnå fjernstyring, centraliseret kontrol og automatisk kontrol. Produktets ydeevne opfylder bestemmelserne i JB/T8528-1997 (De tekniske betingelser for elektriske enheder til almindelige ventiler). Den flammesikre ydeevne opfylder kravene i GB3836.1-2000(det elektriske udstyr, der bruges til eksplosiv gasatmosfære, Del 1: Generelle krav), GB3836.2-2000(det elektriske udstyr, der bruges til eksplosiv gasatmosfære, Del 2: flammesikker type "d"), samt JB/t8529-1997 (de tekniske betingelser for flammesikker type elektriske enheder).
Tekniske parametre
Strømforsyning: konventionel, trefaset 380V (50Hz) speciel,
trefaset 660V, 415V (50Hz, 60Hz)
Enkeltfaset 220V, 110V (50Hz, 60Hz)
Arbejdsmiljø:
Omgivelsestemperatur: -20~+60 grad (særlig ordre -40~+80 grad)
Relativ luftfugtighed:<95% (at 25C)
Beskyttelsestype, udendørstypen anvendes på steder uden brændbare, eksplosive og ikke-ætsende medier. Eksplosionssikre produkter omfatter dI og dIBT4. dI er velegnet til ikke-udgravede arbejdsflader i kulminer, og dIBT4 bruges på fabrikker og er velegnet til eksplosive gasblandinger, hvis miljø er gruppe IIA og IIB T1~T4. Beskyttelsesniveau: IP55 (specialbestilling IP65, IP67)
Driftscyklus: kort tid 10 minutter (særbestilling 30 minutter).
Modeller
Strukturer

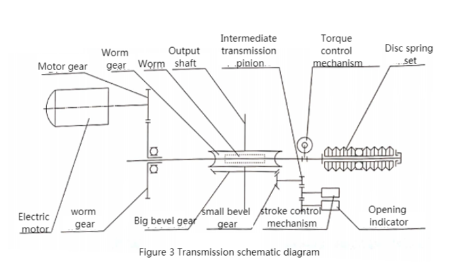

ZB-type elektrisk aktuator er sammensat af motor, decelerationsmekanisme, momentkontrolmekanisme, slagkontrolmekanisme, åbningsindikeringsmekanisme, håndelektrisk omskiftermekanisme, håndhjul og elektriske dele. Dens transmissionsprincip er vist på figuren
Motor: Eksplosionssikker trefaset asynkronmotor til elektrisk ventilaktuator med MA-certifikat.
Reduktionsmekanisme: Den består af et par cylindriske tandhjul og et snekkegearpar med to-trins transmission; motorens kraft overføres til udgangsakslen gennem reduktionsmekanismen
5.3 Kontrolmekanisme: Strukturen er vist i fig. Når udgangsakslen udsættes for et vist drejningsmoment, producerer snekken aksial forskydning ud over rotation, hvilket driver klokkehåndtaget, som driver beslaget gennem kofangeren for at generere vinkelforskydning; når drejningsmomentet på udgangsakslen stiger til det indstillede drejningsmoment, så får forskydningen genereret af beslaget momentkontakten til at virke og derved afbryde strømforsyningen til motoren og stoppe motoren. På denne måde realiseres styringen af den elektriske enheds udgangsmoment, og formålet med at beskytte den elektriske ventil opnås.
Rejsekontrolmekanisme:
Det vedtager princippet om decimaltæller, også kendt som tæller, med høj kontrolpræcision. Strukturen er vist i figuren nedenfor. Dens arbejdsprincip er: et par store og små vinkelgear i gearkassen driver mellemtransmissionsdrevet og driver derefter slagreguleringsmekanismen til at fungere. Hvis slagreguleringsmekanismen er blevet justeret i overensstemmelse med ventilens åbne- og lukkeposition, når slagreguleringsmekanismen roterer til den forudindstillede position (antal omdrejninger) med udgangsakslen, vil kammen rotere mod slagkontakten, tvinger slagkontakten til at virke og afbryde motoren. Strømforsyning, motoren stopper, for at realisere styringen af slaget (antal omdrejninger) af den elektriske aktuator.
Åbningsindikeringsmekanisme: Strukturen er vist i nedenstående figur. Indgangsgearet drives af tællerens enhedsgear. Efter deceleration roterer indikatorpladen samtidig med ventilåbnings- og lukningsprocessen for at angive ventilens lukkeværdi. Potentiometerakslen og indikatorpladen roterer synkront for fjernindikation af åbning. Antallet af omdrejninger kan ændres ved at flytte indstillingsgearet for antallet af omdrejninger. Der er en mikrokontakt og en knast inde i åbningsindikeringsmekanismen. Når den elektriske enhed kører, får den roterende knast med jævne mellemrum mikrokontakten til at virke, og dens frekvens er en eller en handling pr. omdrejning af udgangsakslen, som kan bruges til blinkende signaler osv.
Håndelektrisk omskiftning: Det er en halvautomatisk kontakt, du skal trække i håndtaget for at skifte, når den er manuel, og den kører automatisk, når den manuelle tilstand skifter til elektrisk. Dens struktur er vist i figur 7. Den er sammensat af håndtag, koblingsdele, opretstående stænger, koblinger, pressematerialer osv. Når håndhjulsbetjening er påkrævet, skubbes håndtaget til den manuelle retning, og koblingsstykket vil hæve koblingen og komprimer trykfjederen. Når håndtaget skubbes til en bestemt position, vil koblingen frigøres fra snekkehjulet og gå i indgreb med håndhjulet. Samtidig står den opretstående stang oprejst på endefladen af snekkehjulet under påvirkning af fjederen og understøtter koblingen i at falde. Efter at skiftet er afsluttet, kan håndtaget slippes, og håndhjulet kan bruges til betjening. Når elektrisk drift er påkrævet, vil motoren drive snekkehjulet til at rotere, og den opretstående stang understøttet på endefladen af snekkehjulet vil falde ned. Under påvirkning af trykfjederen vil koblingen hurtigt bevæge sig i retning af snekkehjulet, gå i indgreb med snekkehjulet og koble fra håndhjulet på samme tid, hvilket automatisk realiserer manuel betjening. overgang til elektrisk tilstand.
