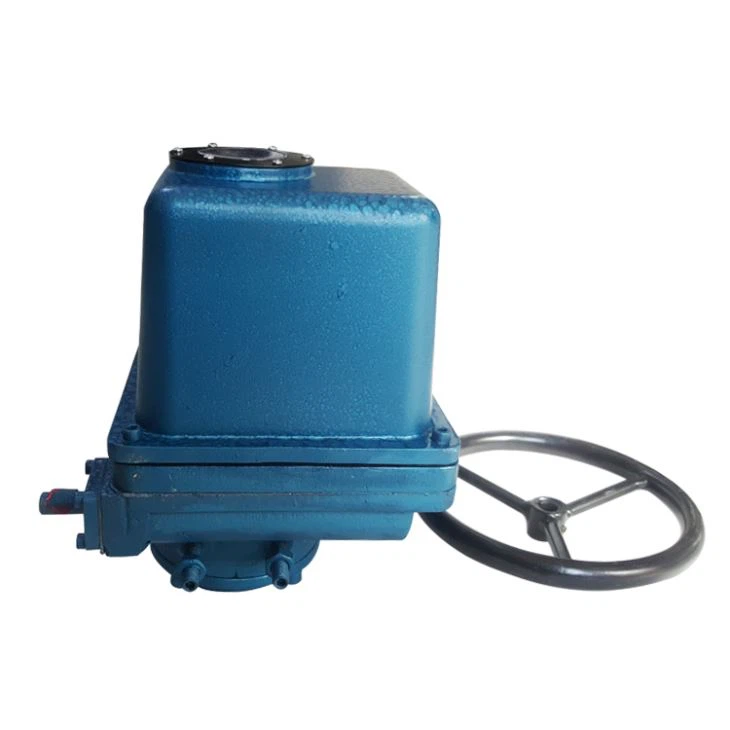

Output Data
Model | Udgangsmoment | Udgangshastighed | 380V / 3PH / 50HZ | Udgangshastighed | Max-dia. af stammen | Håndhjulet drejer | Vægt | |||
Motorkraft | Nominel strøm | Motorkraft | Nominel strøm | |||||||
nm | R / min | Sec / 90 ° | W | EN | W | EN | mm | kg | ||
LQA1 | 50 | 0,6 | 25 | 30 | 0,4 | 30 | 1 | 20 | 73 | 17 |
50 | 1 | 15 | 30 | 1 | ||||||
50 | 2 | 7.5 | 60 | 1.8 | ||||||
100 | 0,6 | 25 | 30 | 1 | ||||||
100 | 1 | 15 | 60 | 1.8 | ||||||
100 | 2 | 7.5 | 60 | 0,8 | 90 | 2.1 | ||||
200 | 0,6 | 25 | 60 | 1.8 | ||||||
200 | 1 | 15 | 90 | 2.1 | ||||||
LQA1 | 400 | 1 | 15 | 90 | 0,95 | 180 | 3.2 | 35 | 64 | 35 |
400 | 2 | 7.5 | 180 | 1.7 | - | - | ||||
800 | 0,5 | 30 | 90 | 0,95 | 180 | 3.2 | ||||
800 | 1 | 15 | 180 | 1.7 | - | - | ||||
Note1: Udgangsmomentet er indstillingsmomentet på fabrikken. Stall drejningsmoment vil være 1,1 til 1,5 gange denne værdi øjeblikkeligt.
Note2: Udgangshastighed er drivhastigheden for drivmuffen. Værdien er dataene på 380VAC / 3 fase / 50Hz. Hvis der kræves speciel hastighed, bedes du kontakte os.
Specifikationsbeskrivelse
Standard | Muligheder | |
Udfører standard | GB / T24923 Tekniske specifikationer for basisversion | |
Beskyttelsesgrad | IP54 (GB4028) | |
Omgivelsestemperatur | -20 ~ + 60 ° C | |
Strømforsyning | 380VAC / 3 fase / 50Hz | 220VAC / 1 fase / 50Hz |
Motor | Klasse F isoleret, told type S2 | |
Rejsesortiment | 90 ° ± 10 ° | |
Limit switch | To omskiftere i åben / tæt retning, 250VAC 16A | |
Momentomskifter | En omskifter i åben / tæt retning, 25OVAC 16A | To omskiftere i åben / tæt retning, 250VAC 16A |
Manuel betjening | Automatisk hånd / auto skift | |
Positionsindikation | En mekanisk positionsindikator holder trit med drivmuffen | |
Positionssender | Et potentiometer på 560 ohm | VPT2: 2-leder systempositionssender |
VPT4: Fireleders systempositionssender | ||
Mekaniske stop | En justerbar mekanisk stopbolt i åben / tæt | |
Smøring | 00 # smørefedt |
Model og specifikation
Bemærk: Hvis mulighederne er nødvendige, bedes du fortælle os, når du bestiller
Samlet & monteringsdimension
Monteringsdimension | Model | Udgangsmoment Nm | ΦA | ΦB | C | ΦD (H9) | E | F | H | h1 |
LQA1 | 50 | 77 | 57 | M6 | 12.7 | 3 | 14.1 | 38 | 1 | |
100 | 92 | 70 | M10 | 15.9 | 5 | 18.2 | 38 | 1 | ||
200 | 92 | 70 | M10 | 19 | 5 | 21.3 | 38 | 1 | ||
LQA2 | 400 | 115 | 89 | M12 | 22.2 | 5 | 24.5 | 52 | 1 | |
800 | 140 | 108 | M12 | 31.7 | 8 | 35,0 | 52 | 1 |
Samlet dimension | Model | jeg | J | K | L | M | N | ΦP | Q | R | S | T | G |
LQA1 | 191 | 160 | 59 | 67 | 67 | 67,5 | 120 | 65 | 70 | 154 | 255 | G3 / 4" | |
LQA2 | 240 | 198 | 80 | 95 | 95 | 100 | 320 | 85 | 96 | 171 | 302 | G1" |
Ledningsdiagram
Det grundlæggende ledningsdiagram henviser til den højre tegning. Hvis andre ledninger er påkrævet, bedes du kontakte os.
Introduktion
1. Den interne ledning vises på højre side af den punkterede linje eller inde i den stregerede linje.
2. Grænseafbrydere i diagrammet viser, at ventilen er i mellemstilling. Korrekturskifter viser, at ventilen ikke er over drejningsmoment.
KXK | Åben grænsekontakt |
GXK | Luk grænsekontakt |
KZK | Åbent drejningsmomentkontakt |
GZK | Luk drejningsmomentkontakt |
U | Potentiometer |
THR | Rumvarmer |
