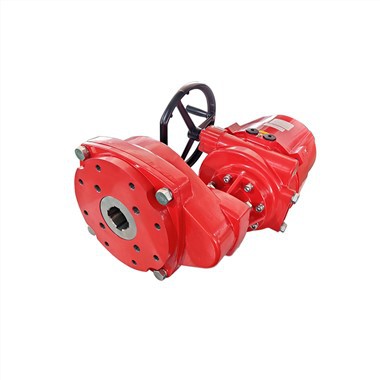

Aktuator Beskrivelse
QT-serien, et opdateret produkt fra vores virksomhed, er en elektrisk aktuator med kvart omgang, som har absorberet fremmed avanceret teknologi. Den kan fungere med sommerfugleventil, kugleventil og haneventil og andre former for kvartsvingsventiler. Dens kabinet er lavet af trykstøbt aluminium, kompakt og let, som kan prale af et slående design. QT-serien er kendetegnet ved høj effektivitet, høj pålidelighed, høj beskyttelsesklasse og 1 lav støj. Både fjernbetjening og lokal styring er tilgængelige. Dette produkt er blevet anvendt på mange områder, såsom olie, kemikalier, elektricitet, vandbehandling og papirfremstillingsindustrien. Beskyttelsesklassen er IP67, og hvis det kræves, er IP68 også tilgængelig.
Præstationsegenskaber
Indhegning
Hårdt anodiseret aluminium trykstøbning kabinet, det ydre vedtager epoxy pulvercoating, et sådant kabinet kan modstå hårdt arbejdsmiljø.
Omfang af indgangsspænding
Trefaset: AC340V~ 420V 50/60Hz (For speciel spænding skal produktet tilpasses)Enkeltfaset: AC200V~240V 50/60Hz (For specialspænding skal produktet tilpasses)
Funktioner
Inde i maskinen bruges et mikrocomputer kontrolpanel til at indsamle proportionale signaler til input, kommandosignalets output kan direkte drive motoren for at opnå on-off handling af aktuatoren, give feedback og kontrol af proportionale signaler, samt output af flervejs programmerbart relæ på stedet.
QT serie aktuator produkt klassificering
Konfiguration
Almindelig type grundlæggende konfiguration
Beskyttelsesklasse: IP67 Strømforsyning: 50/60HZ enfaset: 110/220VAC trefaset:220/380/400/440VAC
Arbejdssystem:
Til slukket type: S2: 10min~30min/S4: 20~50 procent
Intelligent type: S4: 30~50 procent. 300~1200 gange/time, maksimalt 1200 gange/time
Motor: Fuldt lukket egernbur induktion F-klasse motor
Kontaktfeedback: en for fuld åben/fuld lukkeposition, en for åben overdrejningsmoment/luk overmoment, en for fjernbetjening, en for fejl
Overophedningsbeskyttelse: Motorens overophedningsbeskyttelse (150 grader ±5 grader tændt, 97 grader plus 5 grader slukket) Slag: 90 grader ±5 grader
Positionsindikering: Mekanisk positionsindikering Positionsindikering
Selvlåsende funktion: ja Mekanisk grænse: ja (udvendigt justerbar)
Kabelgrænseflade: 2 NPT3/4-grænseflader
Omgivelsestemperatur: -20 grader ~ plus 70 grader
Omgivende luftfugtighed: 10 procent minimum relativ temperatur, 95 procent maksimal relativ luftfugtighed, ikke-kondenserende
Stødmodstand: XY Z5.0g 0.2~34Hz, 30 minutter
Almindelig type valgfri konfiguration
Beskyttelsesklasse: IP68 Eksplosionssikker klasse: ExdIIBT4
Kørsel: 120 grader. 135 grader. 180 grader. 270 grader.
CT: Strømfeedback: 4~20mA svarende til ventilpositionsfeedbacksignal
PCU: Indgangssignal: 4-20mA, 1-10VDC, 2-10VDC, 1-5VDC;
Udgangssignal: 4-20mA, 1-10VDC, 1-5VDC.
Høj temperatur type: -20 grad ~ plus 80 grader Lav temperatur type: -40 grad ~ plus 70 grader
Junction Box: Separat Junction Box
Intelligent type grundlæggende konfiguration
Beskyttelsesklasse: IP67 Strømforsyning: 50/60HZ. Enkeltfaset: 110/220VAC Trefaset: 220/380/400/440VAC
Arbejdssystem: Til slukket type: S2: 10min~30min/S4: 20~50 procent Intelligent type: S4: 30~50 procent. 300 ~ 1200 gange/time, maksimalt 1200 gange/time Motor: Fuldt lukket egernbur induktion F-klasse motor
Kontaktfeedback: en for fuld åben/fuld lukkeposition, en for åben overdrejningsmoment/luk overmoment, en for fjernbetjening, en for fejl
Overophedningsbeskyttelse: Motorens overophedningsbeskyttelse (150 grader ±5 grader tændt, 97 grader plus 5 grader slukket)
Positionsindikation: mekanisk positionsindikation og flydende krystal procentvis positionsindikation
Mekanisk grænse: ja (udvendigt justerbar)
Slag: 90 grader ±5 grader
Kabelgrænseflade: 2 NPT3/4-grænseflader
Selvlåsende funktion: ja
Omgivelsestemperatur: -20 grader ~ plus 70 grader
Omgivende luftfugtighed: 10 procent minimum relativ temperatur, 95 procent maksimal relativ luftfugtighed, ikke-kondenserende
Stødmodstand: XY Z10g 0,2~34Hz, 30 minutter
Fjernbetjening: Den infrarøde fjernbetjening kan indstille nogle parametre for aktuatoren gennem menuen
Lokal styring: inklusive knapstyring og infrarød fjernbetjening
Sikker returtype: Et sæt UPS-strømforsyning kan tilføjes inde i aktuatoren for at få ventilen til at nå en sikker position, når hovedstrømforsyningen er afbrudt (Sikker placering kan indstilles i menuen)
Bemærk:
1. Den intelligente aktuator kan øge busfunktionen, understøtte Hart Modbus Profibus, FF og andre busser.
2. For den valgfrie konfiguration af den intelligente type henvises til den valgfrie konfigurationstabel af den almindelige type.
Valgfri parametre
Vigtigste tekniske parametre, specifikationer
Valgfri modeller
