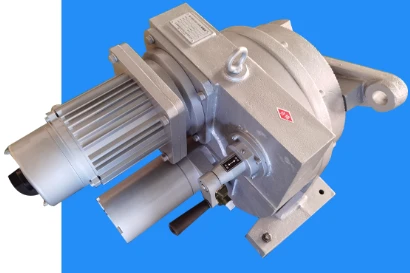

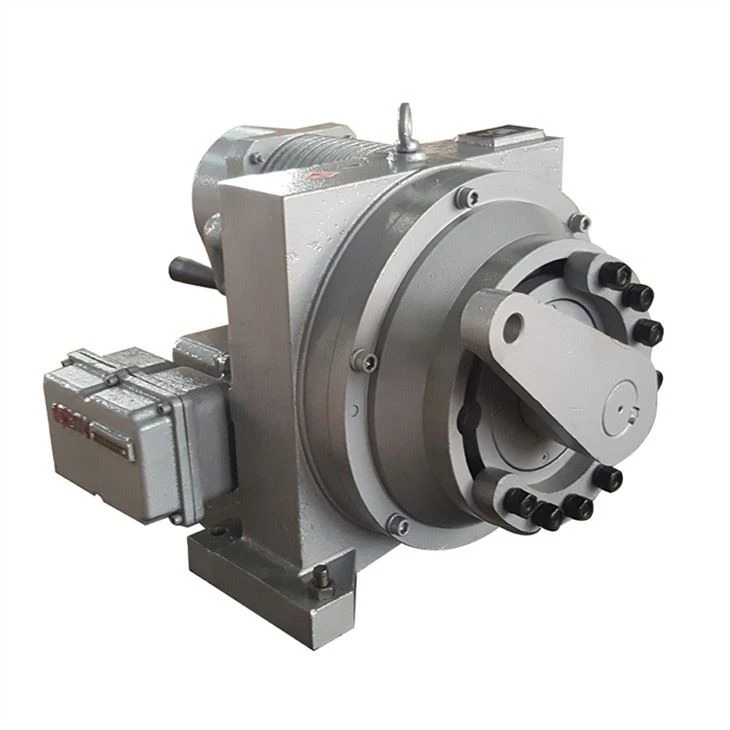

DKJ Fodplade monteret sommerfugl elektrisk aktuator

Beskrivelse

DKJ type elektrisk aktuator er udførelsesenheden af ​​DDZ type elektrisk enhed kombineret detektions- og justeringsinstrument. den accepterer regulering. Signalet fra transmissionsenheden kan automatisk fuldføre justeringsopgaven og er meget udbredt i kraftværker, metallurgi, kemisk industri, olie, byggematerialer, let industri, vandbehandling, bybyggeri og andre industrielle sektorer.

Det automatiske justeringssystem af den elektriske aktuator af DKJ-typen kan realisere den manuelle og automatiske ikke-forstyrrende kobling af justeringssystemet, efter at det er udstyret med DFD-05, DFD-07 eller DFD-09 type II (DFD-0500 DFD-0700DFD-0900 III type) elektrisk operatør.

CF: Servoforstærker SD: Servomotor J: reducer

DFD: Elektrisk manipulator WF: Positionssender

DFD-05

DFD-07

DFD-09

Produktpositionssenderen vedtager en ny type føleelement, strukturdesignet er nyt, og de konstante strømkarakteristika, udgangsstrømnøjagtighed og pålidelighed er væsentligt forbedret sammenlignet med differentialtransformatorer. I de senere år, med den hurtige udvikling af komponentteknologi, er aktuatoren nu blevet modulariseret, og erstatter den diskrete komponentstruktur. Dens pålidelighed og stabilitet er blevet forbedret sammenlignet med den originale struktur, og den har fordelene ved stødmodstand, korrosionsbestandighed og oxidationsbestandighed. Osv. Bortset fra eksplosionssikre produkter er alle udstyret med elektriske endestopkontakter for at imødekomme behovene for brugerjustering.

Tilpasning af elektrisk operatør

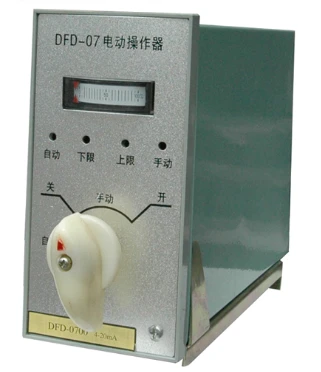

DFD-seriens elektriske operatør aktiverer den ekstra kontrolenhed til den industrielle procesmåle- og kontrolsystemterminalkontrolenhed. Det kan fuldføre den manuelle automatiske arbejdstilstandsskift af den elektriske aktuator, fjernbetjening og automatisk sporing uden forstyrrelsesskift. På panelet af den elektriske operatør er der en arbejdsstatusindikator og et to-bens amperemeter, der viser regulatorens udgangsstrøm og aktuatorens feedbackstrøm. Den elektriske DFD-07-operatør kan også udsende grænserelæsignalet i den automatiske arbejdstilstand og samarbejde med den elektriske servoforstærker for at realisere den elektriske aktuators elektriske grænse.

Brugsbetingelser

►Dynamiske forhold

Enkelt vekselstrøm

Spænding: 220V

Frekvens: 50Hz ± 1 procent

► Miljøforhold

Temperatur: 0 til 50 grader C

Relativ luftfugtighed: 10 procent til 70 procent

Atmosfærisk tryk: 86 ~ 106KPA

Vigtigste tekniske parametre

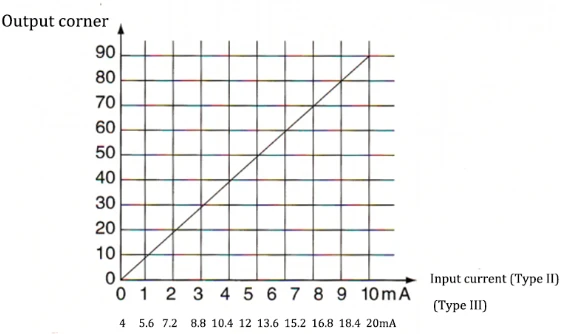

1. Indgangssignal: Type II 0-10mA DC; Type III 4-20mA DC

2. Indgangskanal: 3

3. Indgangskanalimpedans: Type II 200Ω; Type II 250Ω

6. Grænse for grundfejl:±2,5 procent

7. Død zone: Mindre end eller lig med 3 procent

8. Dæmpningskarakteristik: Mindre end eller lig med 3 halve cyklusser

9. Afkastforskel: ±1,5 procent

10. Strømforsyningsspænding: 220V (±10 procent ,±15 procent) ved frekvens 50Hz

11. Driftsmiljøtemperatur:

Aktuator:{{0}}~ plus 55 grader eller -25~ plus 70 grader ; Forstærker: 0~ plus 50 grader

12. Relativ luftfugtighed i servicemiljøet:

Aktuator: Mindre end eller lig med 95 procent ; Forstærker: 10 procent -70 procent
