Ansøgning

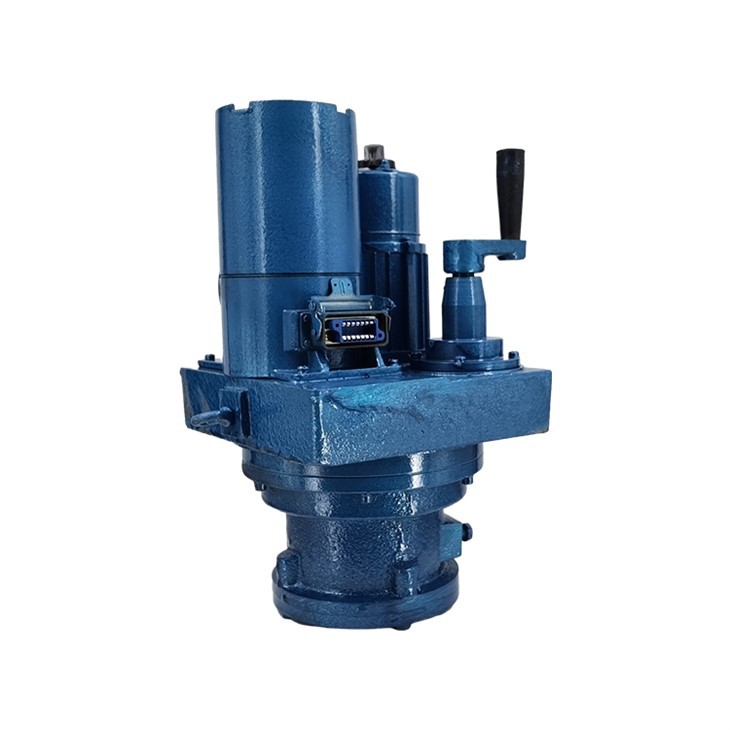

DKJ-Z elektrisk aktuator, en udførelsesenhed i DDZ type elektronisk enhed kombineret instrument, accepterer udgangssignaler fra en reguleringsenhed og styrer automatisk aktuatoren til at udføre reguleringsopgaver. Det anvendes i vid udstrækning til kraftværker, kemikalier, olie, metallurgi, byggematerialer, let industri og andre industrier. DKJ-Z elektrisk aktuator er direkte forbundet med forskellige sommerfugleventiler, kugleventiler og andre ventiler i en rotationsvinkel på 90 til brug. Den direkte monterede elektriske aktuator med kvart omgang monteres direkte på ventilflangen, så det kedelige arbejde, såsom konstruktion af en basiskonfigureret forbindelsesmekanisme, der er nødvendig for brug af den almindelige elektriske aktuator, undgås, hvilket reducerer omkostningerne og forbedrer reguleringen præcision.
Væsentlige parameter
|
DKJ,SKJ,ZKJ er forkortelsen for rotationsvinkel som udtrykker forskellige kontrolfunktioner og installationstilstande kombineres til følgende bogstaver |
|
|
1 |
M-type betyder on-off modul aktivering |
|
2 |
D type,DY-JT type betyder elektronisk (regulerende) modulaktivering |
|
3 |
Z-type betyder direkte monteret aktivering; ZM-type betyder on-off direkte monteret; ZD type betyder elektronisk direkte monteret |
|
4 |
B-type betyder eksplosionssikker aktivering; BM-type betyder eksplosionssikker on-otff; BD-type betyder elektronisk eksplosionssikker |
|
5 |
F-type betyder elektronisk (regulerende) modulaktivering |
|
6 |
Y-type betyder elektronisk ((regulerende) modulaktivering |
|
7 |
EX-type betyder eksplosionssikker eller digital displaymodulerende aktivering |
|
8 |
CX type betyderfeedbacksignal DC 4-20mA med elektrisk endestop-vandring |
|
9 |
Vores virksomhed kan tilpasses efter kundens krav |
Vigtigste tekniske parametre
1.Indgangssignal: Type m 4-20mA DC
2.Indgangskanal: 3
3.Indgangskanalimpedans: Type II 250Ω
4.Udgangsmoment: Se tabellen ovenfor
5.Samlet rejsetid: Se tabel ovenfor
6. Udgangssignal: 4-20mA DC, belastningskapacitet Mindre end eller lig med 750Ω
7. Grænse for grundlæggende fejl: ±2,5 %
8. Død zone: 0,5 %-1,5 % justerbar
9. Dæmpningskarakteristik: Mindre end eller lig med 3 halve cyklusser
10. Afkastforskel: Mindre end eller lig med 1,5 %
11. Strømforsyningsspænding: 220V (±10%, ±15%) Frekvens 50Hz
12. Servicemiljøtemperatur: Aktuator:-10~+55 grad eller -25~+70 grad ; forstærker. 0~+50 grad
13. Relativ fugtighed i servicemiljøet: Aktuator:
Mindre end eller lig med 85 % (uden ætsende stoffer i den omgivende luft)
Direkte monteret tilpasning
.
Farven kan tilpasses
Live applikation
100 % udskiftning af feltelektriske aktuatorer:
Samme model
Samme udseende
Samme farve
Samme indre struktur
Samme installationsstørrelse
Mere konkurrencedygtige priser
Bedre service
Specifikationer og modeller
DKJ-M elektrisk aktuator af typen on-off
|
Slags |
DKJ-201M 2100M |
DKJ-310M 3100M |
DKJ-410M 4100M |
DKJ-510M 5100M |
|
Udgangsmoment (Nm) |
100 |
250 |
600 |
1600 |
|
Tid (S) |
25 |
|||
|
Vægt (Kg) |
30 |
45 |
75 |
125 |
|
Slags |
DKJ- |
DKJ-610M 6100M |
DKJ-710M 7100M |
DKJ-810M 8100M |
|
Udgangsmoment (Nm) |
2500 |
4000 |
6000 |
10000 |
|
Tid (S) |
40 |
60 |
60 |
100 |
|
Vægt (Kg) |
130 |
175 |
230 |
|
Alle følgende modeller af DKJ-D (DY-J) elektroniske kvart-dreje elektriske aktuatorer er repræsenteret i DY-J
|
Slags |
DY-J21 |
DY-J31 |
DY-J41 |
DY-J51 |
DY-J61A |
DY-J61 |
DY-J71 |
DY-J81 |
|
Moment (Nm) |
100 |
250 |
600 |
1600 |
2500 |
4000 |
6000 |
10000 |
|
Tid (S) |
25 |
40 |
60 |
90 |
90 |
|||
DKJ-B eksplosionssikker type elektrisk aktuator
|
Slags |
DKJ-210M 2100M |
DKJ-310M 3100M |
DKJ-410M 4100M |
DKJ-510M 5100M |
DKJ-610M 6100M |
DKJ-610M 6100M |
DKJ-710M 7100M |
DKJ-810M 8100M |
|
Udgangsmoment Nm |
100 |
250 |
600 |
1600 |
2500 |
4000 |
6000 |
10000 |
Motor
Ifølge sammenligningsresultatet forstærkes effekten for at kontrollere om motoren kører og køreretningen.
Håndhjul
Uanset om fjernbetjeningen er frakoblet eller ej, kan den sikkert skiftes til manuel tilstand, og det lokale håndhjul kan rystes.
Controller
I analog indgangstilstand kan D-type controller (såsom DFD-1002) tilsluttes for at udføre manuel-automatisk skiftoperation. Terminaler 3-4 (dvs. SI) er kommandoer til skift af inputtilstand. Når SI er afbrudt, accepteres den analoge indgang. Mængde input operation; når S1 er lukket, accepterer den manuel afbrydermængde.
