Elektrisk aktuator i SD-serien
SD intelligent elektrisk aktuator er udførelsesenheden i industriel automatiseringsinstrument, den modtager fra regulatoren, PLC, DCS styresignal fra computeren, såsom færdiggørelsen af automatisk justering, er uundværlig for automatisk kontrolsystem til hovedudstyr. Det er meget udbredt i kraftværker, metallurgi, olie, kemisk mine, let industri, apotek, gaskraft, byggematerialer, transport og byundergrund, vandforsyning, spildevandsbehandling og andre industrier.
Vigtigste tekniske parametre
Indgangssignal:4-20mA impedans 250 Ω,0-10mA impedans 200 Ω
Dødt område (følsomhed):0.3-3 procent Kontinuerlig justerbar
Input-kanal: en analog aktuel inputkanal, et sæt switch-volumenkanal.
Udgangskanal:4-20mA DC-impedans > 50 Ω. Indgangskanalen er isoleret fra udgangskanalen.
Udgangsmoment og vandring.
Lineær drejning: 2000N-25000N vandring 10/16/25/40/100 mm
Kvartalsdrejning: 100-40000Nm vandring 90 grader
Multi-drejning:40-400Nm rejse 1-50 cirkel
Grundlæggende fejl:±1 procent ;±1,5 procent
Afkastforskel: Mindre end eller lig med ±1 procent
dæmpningsegenskaber: Ingen svingning (nul periodeoscillation)
Beskyttelsesniveau: IP67
Driftsmiljø:
1. temperatur: -28-- plus 70
2. fugtighed: Mindre end eller lig med 95 procent
3. ryst: frekvens 10-100Hz-styrke, 0.5 gange tyngdeacceleration
4. påvirkning:<>
5. barometertryk:72.5-106KPa
De ikke-ætsende gasmedier i den omgivende luft må ikke bruges på brændbare og eksplosive steder.(De eksplosionssikre produkter kan findes i min virksomheds eksplosionssikre produkters prøve.)
spænding og strømforsyning: 220V--±10 procent 50Hz
Enkeltfaset: 220V--±10 procent 50Hz
380V--±10 procent 50Hz
Trefaset: 380V--±10 procent 50Hz
Speciel spænding, frekvens skal tilpasses på forhånd.
Speciel tilpasset ventil
Med ventilationsventil
Med elektrisk flowventil

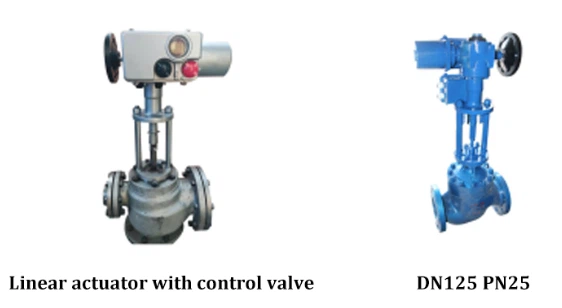

Kontrolventil
Med kugleventil
Med sommerfugleventil
Grundlæggende specifikationer
Type | Moment | Spænding | Hastighed | Installationsmetode | Styring metode | Særlig fungere | kodebeskrivelse af hver del |
OA | Udgangsmoment | Arbejdsmoment, digital repræsentation, enhed: Nm | |||||
SOM | K | Enkeltfaset 220V.AC 50Hz | |||||
BS | F | Trefaset 380V.AC 50Hz | |||||
Et plus RS | Strømforsyning | Bedømmelse af rejsetid (90 grader), digital repræsentation, enhed: S | |||||
B plus RS | Rejsetid
| H | Montering af fodplade | ||||
Z | Direkte monteret installation | ||||||
Ckontrolmetode | G | Standard integration proportional modulering,4-20mA | |||||
Y | Fjernstyret, on-off input | ||||||
N | Intelligent, 4-20mA-imput | ||||||
C | Hovedlinje | ||||||
Ckontrolmetode | P | Med maskine i drift | |||||
Eks | Eksplosionssikker | ||||||
----T | Særlige krav: høj, lav temperatur, arbejdsspænding, dimension, vandring osv. |
Specifikationer for SD Quarter travel elektrisk aktuator
Bemærkning:
1. Den elektriske aktuator, der kræves af den særlige teknologi, skal skrive klart og konkret i rækkefølge.
2.Når A plus RA300/K30HGP model er A plus RS, er arbejdsmomentet 1000Nm, enfaset strømforsyning, hele rejsetiden er 30 sekunder, og fodpladeinstallation med integration proportional modulatin med den lokale position.
Quarter Turn Elektrisk Forbrugsdata
Type | Udsætte kraft | Moment Nm | Fuld Rejsetid | Flangeudstyr | Fodmontering | Motor | （Load rate 50 pct） | ||||
arbejde | maksimum | udsigt udefra | nettovægt kg | udsigt udefra | kugleformet hængsel
| arbejdshastighed Kw | roterende hastighed rpm | mærkestrøm | startstrøm | ||
OA10K OA10F | 100 | 150 | 25 | billede | 11 | billede | SQJ-10 | 0.025 | 1500 | 1.00 | 2.00 |
0.025 | 0.35 | 1.20 | |||||||||
AS25K AS25F | 250 | 375 | 30 | 22 | SQJ-25 | 0.065 | 1500 | 1.20 | 2.60 | ||
0.065 | 0.90 | 1.80 | |||||||||
BS60K BS60F | 600 | 1000 | 30 | 32 | SQJ-60 | 0.16 | 1500 | 2.20 | 4.50 | ||
0.16 | 1.50 | 3.00 | |||||||||
Et plus RS100K Et plus RS100F | 1000 | 1400 | 30 | 48 | SQJ-100 | 0.25 | 1500 | 2.60 | 5.60 | ||
0.25 | 2.00 | 6.00 | |||||||||
B plus RS160K B plus RS160F | 1600 | 2000 | 40 | 76 | SQJ-160 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B plus RS250K B plus RS250F | 2500 | 3000 3200 | 40 | 78 | SQJ-250 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B plus RS400K B plus RS400F | 4000 | 4000 4800 | 65 | 86 | SQJ-400 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B plus RS600K B plus RS600F | 6000 | 6000 6000 | 105 | 92 | SQJ-600 | 0.55 | 1400 | 3.40 | 9.60 | ||
0.4 | 2.50 | 7.50 | |||||||||
B plus RS800F | 8000 | 9600 | 105 | 137 | SQJ-800 | 0.65 | 1400 | 2.50 | 9.60 | ||
B plus RS1000F | 10000 | 12000 | 125 | 137 | 1.1 | 2.50 | 9.60 | ||||
B plus RS1200F | 12000 | 14000 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
B plus RS1400F | 14000 | 15600 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
Fordel
FRY er en specialiseret virksomhed, der har produceret elektriske aktuatorer og relaterede produkter, der driver industrielle ventiler siden 2014, FRY producerer produktlinjer, der kan anvendes på forskellige områder, lige fra vandbehandling såsom vandforsyning og spildevand til elproduktion og petrokemiske områder, og sælger dem til kunder over hele verden.
FRY har en 3Q-filosofi for at opfylde kundernes behov.
Hurtig levering
FRY respekterer leveringsdatoer og foreslår den hurtigst mulige leveringstid.
Hurtig service
FRY driver serviceorganisationer og -systemer til at handle så hurtigt som muligt, hvis der opstår et problem relateret til vores produkt.
Hurtig reaktion
FRY arbejder på at give vores kunder en følelse af tillid ved at svare på kundernes anmodninger, så snart de er modtaget.
Status for større certificeringserhvervelse
