Elektrisk aktuator
Tekniske parametre for SAL elektrisk aktuator
De vigtigste tekniske parametre for SALsereis elektriske aktuatorer
1. Indgangssignal: 4-20m A
2. Deadline:0.3~ 3 procent Justerbar løbende.
3. Indgangspassage: En for den analoge strømindgang og en for on-off indgangen.
4. Udgangssignal: 4 20m A DC impedans Mindre end eller lig med 500
5. Indgangspassagen og udgangspassagen er isoleret.
6. Grundfejl: Mindre end eller lig med ± 1,5 procent
7. Afvigelse Mindre end eller lig med 1 procent
8. Dæmpningskarakteristik: Ingen-oscillerende (Nul periodisk svingning).
9. Beskyttelsesklasse: IP67
10. Driftsmiljø: Temperatur: -25 grader ＋70 grader
11. Strømforsyning: Enkeltfaset: 220V 10 procent 50Hz; Trefaset: 380V 10 procent 50H z
12. Impedans 250Ω 13. Luftfugtighed Mindre end eller lig med 95 procent
Elektriske aktuatorer er klassificeret
Instruktionen om lineær drejning af elektriske aktuatortyper og specifikationer

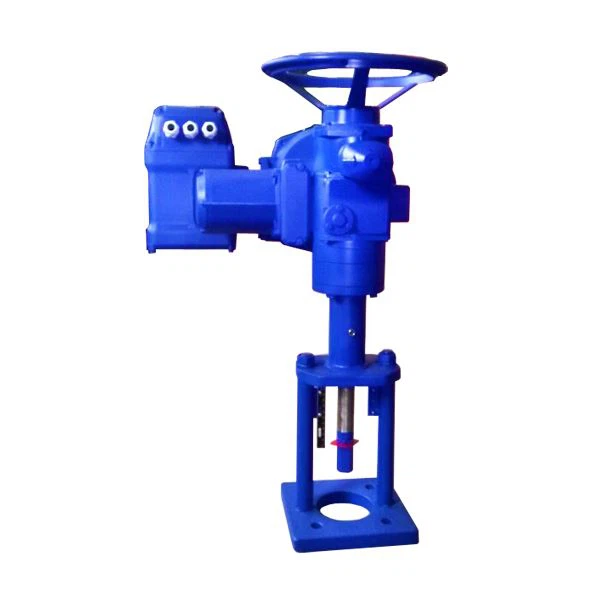

Modeller og specifikationer af SAL Linear-turn elektrisk aktuator
Konfigurationsegenskaberne for de elektriske aktuatorer
1. De enfasede og trefasede integrerede proportionalmodulerende elektriske aktuatorer anvender alle ikke-kontaktoptiske og elektriske koblinger over nul, der udløser solid-state relæer til at styre motoren. Fjernmodellen anvender den importerede vekselstrømskontakt med høj pålidelighed til styring.
2. Lokal betjeningsfunktion Produktet er udstyret med magnetomskiftere med ikke-gennemtrængende aksel, for at realisere lokal/fjernoverskiftning og den elektriske aktuatordrejning ved at betjene kontakterne. Kontakterne bruges til at styre den svage elektriske ledning af aktuatoren. Kontakterne kan låses for at undgå lokal betjening uautoriseret. Hvis den lokale drift ikke har brug for det, skal du venligst vælge produktet uden den lokale driftsstruktur.
3.Manuel betjening Aktuatoren er alle udstyret med et håndhjul til at betjene aktuatoren i den åbne og frie retning, når strømforsyningen opstår fejl. Når håndhjulsbetjeningen er nødvendig, skubbes håndhjulet i retning af håndhjulsakslen, så kan det bruges. Efter endt drift kobles håndhjulet automatisk. Håndhjulet kunne ikke dreje, når aktuatoren var i elektrisk driftstilstand.
4. Overmomentbeskyttelsesfunktion Aktuatoren har en overmomentmålingsanordning, der nøjagtigt kan overvåge ventilens drejningsmoment. Når drejningsmomentet overstiger indstillingsafstanden, udsender momentkontakten inde i aktuatoren et signal til kontrolkredsløbet for at stoppe motoren for at beskytte ventilen, de drivende dele og motoren. Efter at den mekaniske overmomentfejl er afhjulpet, afbrydelse af strømforsyningen eller indlæst et øjeblikkeligt omvendt signal, vil aktuatoren vende tilbage til normalt.
5. Speciel type servomotor De enkeltfasede og trefasede motorer, der anvendes til aktuatoren, er den høje servo-karakteristik af specialtypemotorer, der har det høje startmoment, den lavt tumende inertin og lille startstrøm. Motoren tillader hyppig opstart, normalt 1200 gange i timen. SM-seriens motor tillader opstart ved 1800 gange/time.
6.Positionsindikering Udgangsstrømmen bruges til positionsindikering. Alle typer aktuatorer er udstyret med strømtransmitterkredsløbet for at udsende positionsfeedbackstrømmen som positionen, der angiver eller bruges til at sammenligne med inputsignalet. Udgangsstrømmen er 4~20mA DC. Udgangsimpedansen er mindre end eller lig med 5000. konstant strømudgang. Feedhack-strømkredsløbene i standardmodulationsmodellen og den intelligente model er integreret med aktuatorens fulde logiske styrekredsløb i en hel struktur. Den eksterne modelaktuator har et 2-individuelt strømmodul til at udsende 4~20mA strøm.
7. Afskæringssignal positionslåst funktion De modulerende modelaktuatorer har alle 4~20mA analoge styresignaler åbent kredsløb, der automatisk kontrollerer funktionen. Hvis eut-off signalet opstår, vil aktuatoren holde den oprindelige position eller dreje til den indstillede nødsituation position.
8. Dynamisk bremsning Dynamisk bremsning er standardkonfigurationen for at beskytte mod overbelastning af ventilen på grund af den for store inerti. Den dynamiske bremsning anvender den elektriske bremseform med ventilpositionen overvåget af den præcise ventilpositionssensor for at styre motorens drejning og præcis positionering.
