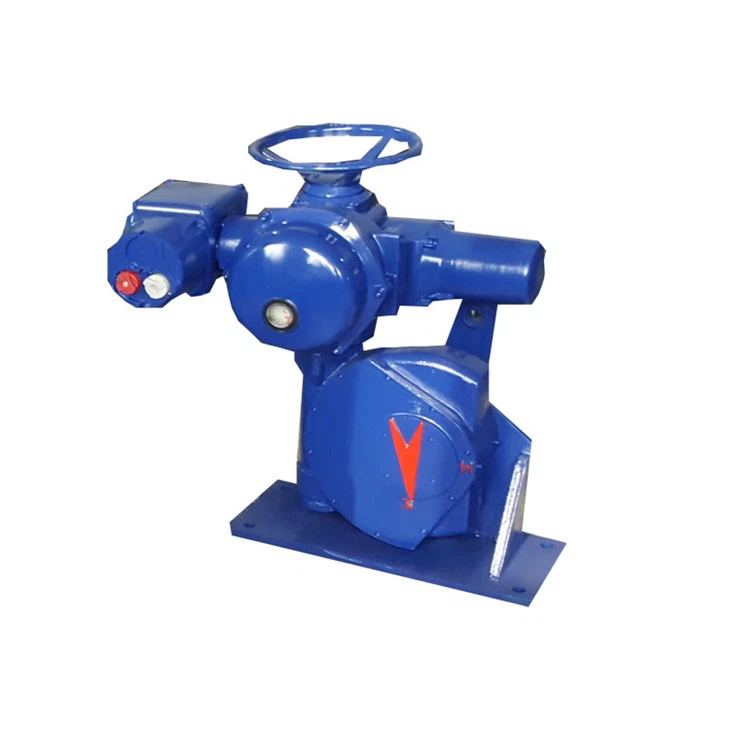

Hovedydelsen af styresystemet til BST intelligent elektrisk aktuator
Funktionsovervågning
Den intelligente elektriske aktuator overvåger til enhver tid interne komponenters arbejdsstatus, såsom momentsensor, positionssensor, mikroprocessor, EEPROM-hukommelse osv. Når der først opstår et problem, kan den alarmere i tide, og vedligeholdelsespersonalet kan finde fejlen iflg. alarmsignalet. Samtidig overvåger aktuatoren også kørestatus, såsom overkørsel, motormodstand, forkert køreretning, effektfasetab, motorens overophedningsbeskyttelse osv., og vil også afgive et alarmsignal i tide.
Optag momentkurve
Den intelligente elektriske aktuator registrerer automatisk den seneste fuldt åbne eller helt lukkede momentkurve og kan gemme en momentkurve, som brugeren betragter som en standard til reference under vedligeholdelse. Momentkurven kan uploades til PDA, notebook-computer via infrarød enhed eller uploades til det centrale kontrolrum eller endda kontorets personlige computer via feltbussen til brugeranalyse og reference.
Momentovervågning
Aktuatoren kan detektere momentværdien, der virker på ventilen i realtid. For at beskytte ventilen eller aktuatoren inden for et åbnings- eller lukkeslag. Brugeren kan have to forskellige momentgrænseværdier. For eksempel en skydeventil. I et kort slag af ventilen, der er ved at lukke, kræves for at sikre, at ventilen lukkes tæt, et større lukkemoment, som kan indstilles som moment 1. Ved andre slag er det kun nødvendigt at overvinde mulig forekomst af operationsprocessen. Unormal modstand, momentgrænsen er relativt lille, og kan indstilles som moment 2. I nogle tilfælde med særlige krav til inerti kan den intelligente aktuator afskærme momentgrænsen i det øjeblik, hvor ventilen åbnes for at sikre normal åbning af ventil.
Kvart-tænd sluk type trefaset strømforsyningsspænding 380V, frekvens 50Hz, motorbelastningshastighed 30 procent , beskyttelsesklasse IP67 (1)
|
Aktuator plus gearkassemodel |
Maksimalt drejningsmoment Nm |
Driftsmoment Nm |
Driftstid sekunder/90 grader |
Aktuator hastighed .rpm |
Flangestørrelse (ISO) |
S4:motorbelastning 30 procent |
|||
|
Effekt KW |
Rotationshastighed Rpm |
Nominel strøm |
Startstrøm |
||||||
|
BST1H/5FQHQL BST1H/5FQHHL |
500 |
500 |
56 |
11 |
F10 |
0.10 |
750 |
0.8 |
1.6 |
|
BST1H/5FQGQL BST1H/5FQGHL |
38 |
16 |
0.10 |
750 |
0.8 |
1.5 |
|||
|
BST1H/5FQFQL BST1H/5FQFHL |
27 |
23 |
0.37 |
1500 |
1.1 |
5.0 |
|||
|
BST1H/5FQDQL BST1H/5FQDHL |
21 |
30 |
0.37 |
1500 |
1.1 |
5.0 |
|||
|
BST1H/5FQCQL BST1H/5FQCHL |
13 |
46 |
0.37 |
1500 |
1.1 |
5.0 |
|||
|
BST1H/5FQBQL BST1H/5FQBHL |
10 |
61 |
0.50 |
3000 |
1.6 |
5.0 |
|||
|
BST1H/5FQAQL BST1H/5FQAHL |
7 |
92 |
0.50 |
3000 |
1.6 |
5.0 |
|||
|
BST1K/5FQJQL BST1K/5FQJHL |
1000 |
1000 |
68 |
11 |
F12 |
0.10 |
750 |
0.8 |
1.6 |
|
BST1K/5FQHQL BST1K/5FQHHL |
47 |
16 |
0.10 |
750 |
0.8 |
1.5 |
|||
|
BST1K/5FQFQL BST1K/5FQFHL |
33 |
23 |
0.37 |
1500 |
1.1 |
5.0 |
|||
|
BST1K/5FQEQL BST1K/5FQEHL |
25 |
30 |
0.37 |
1500 |
1.1 |
5.0 |
|||
|
BST1K/5FQDQL BST1K/5FQDHL |
16 |
46 |
0.37 |
1500 |
1.1 |
5.0 |
|||
|
BST1K/5FQCQL BST1K/5FQCHL |
12 |
61 |
0.50 |
3000 |
1.6 |
5.0 |
|||
|
BST1K/5FQBQL BST1K/5FQBHL |
8 |
92 |
0.50 |
3000 |
1.6 |
5.0 |
|||
|
BST1Q/5FQNQL BST1Q/5FQNHL |
2500 |
2500 |
164 |
11 |
F16 |
0.10 |
750 |
0.8 |
1.6 |
|
BST1Q/5FQLQL BST1Q/5FQLHL |
113 |
16 |
0.10 |
750 |
0.8 |
1.5 |
|||
|
BST1Q/5FQIQL BST1Q/5FQIHL |
78 |
23 |
0.37 |
1500 |
1.1 |
5.0 |
|||
|
BST1Q/5FQHQL BST1Q/5FQHHL |
60 |
30 |
0.37 |
1500 |
1.1 |
5.0 |
|||
|
BST1Q/5FQGQL BST1Q/5FQGHL |
38 |
46 |
0.37 |
1500 |
1.1 |
5.0 |
|||
|
BST1Q/5FQFQL BST1Q/5FQFHL |
30 |
61 |
0.50 |
3000 |
1.6 |
5.0 |
|||
|
BST1Q/5FQDQL BST1Q/5FQDHL |
20 |
92 |
0.50 |
3000 |
1.6 |
5.0 |
|||
|
BST1P/5FQPQL BST1P/5FQPHL |
3600 |
2280 |
218 |
11 |
F16 |
0.10 |
750 |
0.8 |
1.6 |
|
BST1P/5FQMQL BST1P/5FQMHL |
150 |
16 |
0.10 |
750 |
0.8 |
1.5 |
|||
|
BST1P/5FQKQL BST1P/5FQKHL |
104 |
23 |
0.37 |
1500 |
1.1 |
5.0 |
|||
|
BST1P/5FQJQL BST1P/5FQJHL |
80 |
30 |
0.37 |
1500 |
1.1 |
5.0 |
|||
|
BST1P/5FQHQL BST1P/5FQHHL |
52 |
46 |
0.37 |
1500 |
1.1 |
5.0 |
|||
|
BST1P/5FQGQL BST1P/5FQGHL |
39 |
61 |
0.50 |
3000 |
1.6 |
5.0 |
|||
|
BST1P/5FQEQL BST1P/5FQEHL |
26 |
92 |
0.50 |
3000 |
1.6 |
5.0 |
|||
|
BST2O/5FQKQL BST2O/5FQKHL |
3500 |
3500 |
98 |
11 |
F16 |
0.37 |
1500 |
1.1 |
5 |
|
BST2O/5FQIQL BST2O/5FQIHL |
68 |
16 |
0.37 |
1500 |
1.1 |
5 |
|||
|
BST2O/5FQHQL BST2O/5FQHHL |
47 |
23 |
0.50 |
1500 |
1.5 |
5 |
|||
|
BST2O/5FQGQL BST2O/5FQGHL |
36 |
30 |
0.50 |
3000 |
1.6 |
5 |
|||
|
BST2O/5FQEQL BST2O/5FQEHL |
23 |
43 |
1.50 |
3000 |
3.4 |
24 |
|||
|
BST2O/5FQDQL BST2O/5FQDHL |
18 |
61 |
0.90 |
1500 |
2.7 |
14 |
|||
|
BST2O/5FQEQL BST2O/5FQEHL |
12 |
92 |
1.50 |
3000 |
3.4 |
24 |
|||
|
BST2O/5FQBQL BST2O/5FQBHL |
9 |
120 |
1.50 |
3000 |
3.4 |
24 |
|||
|
BST2R/5FQPQL BST2R/5FQPHL |
6000 |
3800 |
218 |
11 |
F16 |
0.37 |
1500 |
1.1 |
5 |
|
BST2R/5FQMQL BST2R/5FQMHL |
150 |
16 |
0.37 |
1500 |
1.1 |
5 |
|||
|
BST2R/5FQKQL BST2R/5FQKHL |
104 |
23 |
0.50 |
1500 |
1.5 |
5 |
|||
|
BST2R/5FQIQL BST2R/5FQIHL |
80 |
30 |
0.50 |
3000 |
1.6 |
5 |
|||
|
BST2R/5FQHQL BST2R/5FQHHL |
52 |
46 |
1.50 |
3000 |
3.4 |
24 |
|||
|
BST2R/5FQGQL BST2R/5FQGHL |
39 |
61 |
0.90 |
1500 |
2.7 |
14 |
|||
|
BST2R/5FQEQL BST2R/5FQEHL |
26 |
92 |
1.50 |
3000 |
3.4 |
24 |
|||
|
BST2R/5FQDQL BST2R/5FQDHL |
20 |
120 |
1.50 |
3000 |
3.4 |
24 |
|||
|
BST2L/5FQQHL |
16800 |
11200 |
230 |
30 |
F25 |
0.50 |
3000 |
1.6 |
5 |
|
BST2L/5FQMHL |
150 |
46 |
1.50 |
3000 |
3.4 |
24 |
|||
|
BST2L/5FQLHL |
113 |
61 |
0.90 |
1500 |
2.7 |
14 |
|||
|
BST2L/5FQIHL |
75 |
92 |
1.50 |
3000 |
3.4 |
24 |
|||
|
BST2L/5FQHHL |
57 |
120 |
1.50 |
3000 |
3.4 |
24 |
|||
