De vigtigste tekniske parametre
Aktuatoren er designet med et servosystem (intet behov for yderligere servoforstærker), og den skal kun tilsluttes DC4~20mA (eller DC1~5V) signal og AC220V enfaset strømforsyning for at fungere. Indbyggede afgrænsningsklemmer gør ledningsføring ekstremt enkel og praktisk.

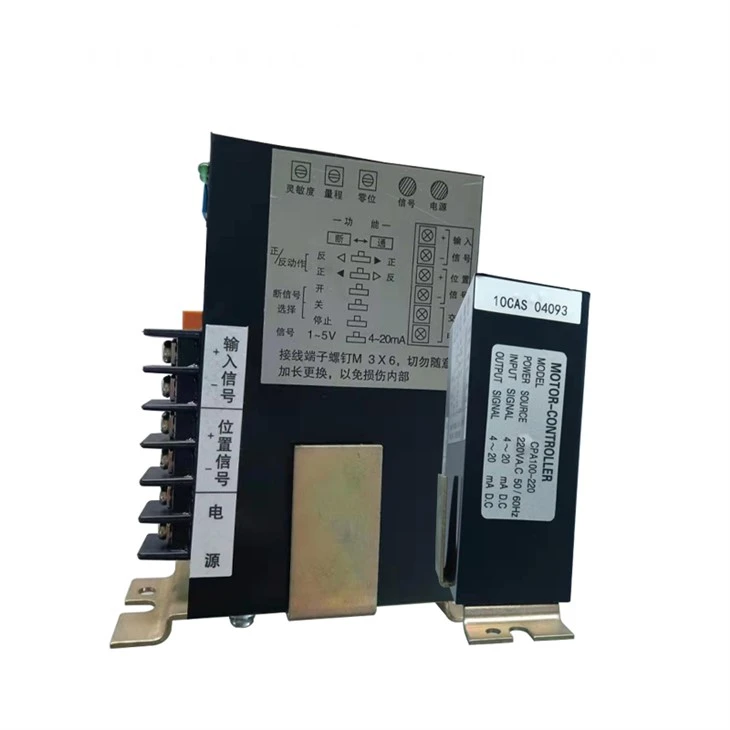

Nøglekomponenten i aktuatoren, controlleren, bruger hybride integrerede kredsløb, forseglet og støbt med harpiks, og er kasseformet, lille i størrelse og høj pålidelighed.
Feedback-detekteringen af køremængden bruger et højtydende ledende plastpotentiometer med en opløsning på 0.4﹪
Udstyret med selvdiagnosefunktion, når der opstår en fejl, vil kontrollampen på controlleren straks udsende et indikationssignal.
Statusvælgerkontakten kan bruges til at indstille ventilkernen til at være helt åben, helt lukket eller selvlåsende, når signalet er slukket.
Brug statusvælgerkontakten til at indstille fremad- og tilbagegående handlinger.
Indgangssignalet kan indstilles til DC4~20mA eller DC1~5V ved hjælp af statusvælgerkontakten.
Det er enkelt og nemt at justere det arbejdende nulpunkt (startpunkt) og fuld slagposition (slutpunkt).
Når strømmen pludselig afbrydes, kan den sikre, at ventilkernen er selvlåsende.
Det vedtager geartransmission og har høj pålidelighed.
Ved hjælp af intelligent grænse er arbejdsydelsen mere stabil og pålidelig end grænseafbryderen.
Forsinkelsesbeskyttelsesfunktionen kan implementere selvlåsende tilstand ved nominel belastning. Når der opstår en fejl, kan beskyttelsen startes, og forsinkelsesbeskyttelsen kan annulleres ved omvendt drift.
1. Juster aktuatoren.
Uanset om den forlader fabrikken som en selvstændig maskine eller er samlet på en reguleringsventil, er den blevet justeret, inden den forlader fabrikken. Men i betragtning af, at der kan forekomme alvorlige vibrationer, stød osv. under transport og installation, bør du bekræfte det før brug. Er handlingen korrekt? Hvis der er nogen afvigelse eller ikke opfylder de gældende krav, skal den justeres i henhold til følgende trin.
1.1 Ledningsføring
a) Løsn beskyttelsens fastgørelsesbolte og fjern beskyttelsen lodret opad.
b) Forbindelsen mellem den eksterne ledning og terminalerne på regulatoren skal være i overensstemmelse med ledningsdiagrammet på siden af regulatoren.
1.2 Statuskontaktindstillinger
Der er i alt 6 statuskontakter på styreenheden: Fremadgående og tilbagegående handlingstilstande indstilles af kontakterne ① og ②; Sluk-signalets handlingstilstand indstilles af kontakterne ③, ④ og ⑤; Indgangssignalets status indstilles med kontakten ⑥.
a) Indstilling af indgangssignalstatus. Når indgangssignalet er DC4~20mA, drejes kontakten ⑥ mod højre til ON (tilslut). Når indgangssignalet er DC1~5V, drej kontakten ⑥ til venstre til OFF (brud) ※Kontakten i figur 1 ⑥ Tænd til højre, og indgangssignalet er DC4~20 mA.
b) Indstilling af slukkesignal handlingstilstand ◎ "Fuld åben tilstand": Drej kontakten ③ til højre til ON (tilslut), og drej kontakterne ④ og ⑤ til venstre til OFF (brud). (Når indgangssignalet er afbrudt, stiger aktuatorens udgangsaksel til den øvre grænse og stopper, og ventilkernen er i "helt åben" position) ◎ "Fuldt lukket tilstand": Drej kontakten ④ til højre for at dreje ON (bestå), og drej kontakten ③ og ⑤ drej OFF til venstre. (Når indgangssignalet afbrydes, falder aktuatorens udgangsaksel til den nedre grænse og stopper, og ventilkernen er i "helt lukket" position) ◎ "Oprethold tilstand" drej kontakten ⑤ til højre til ON (passer ), drej kontakten ③ og ④ Sluk til venstre. (Når indgangssignalet afbrydes, stopper aktuatorens udgangsaksel med at bevæge sig, og ventilkernen forbliver i den tilsvarende position.) ※Indstillingerne for kontakterne ③, ④ og ⑤ i figur 1 er "hold"-tilstand c) fremad og omvendt handlingstilstand Indstil ◎ "positiv handlingstilstand": Drej kontakten ① til højre til ON (tilslut), drej kontakten ② til venstre til OFF (fra) (efterhånden som indgangssignalet øges, bevæger udgangsakslen sig nedad (lukker ventilkerne); derefter Når indgangssignalet aftager, bevæger udgangsakslen sig opad (åbner ventilkernen).) ◎ "Omvendt handlingstilstand": Drej kontakten ② til højre til ON (tilslut), drej kontakten ① til venstre for at OFF (fra) (med input Når signalet øges, bevæger udgangsakslen sig opad (åbner ventilkernen); når inputsignalet falder, bevæger udgangsakslen sig nedad (lukker ventilkernen).
